您現在的位置：首頁 > 各類閥門選型 > 過濾器

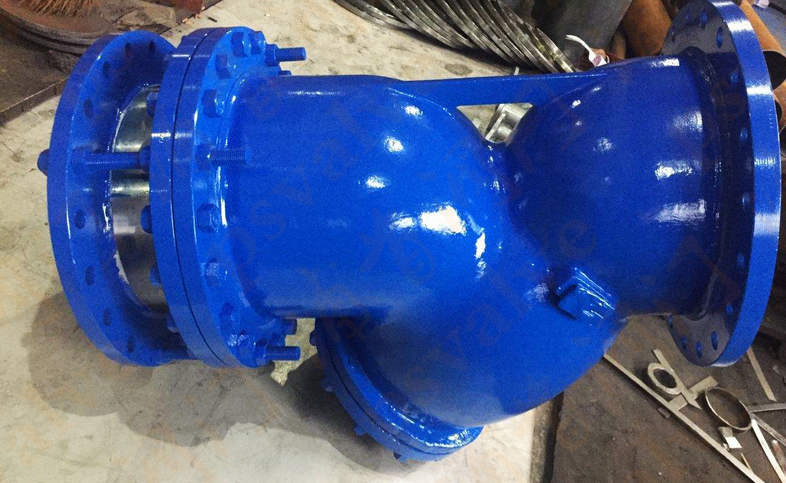

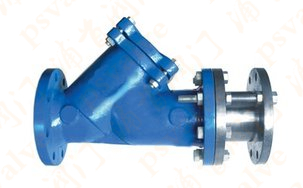

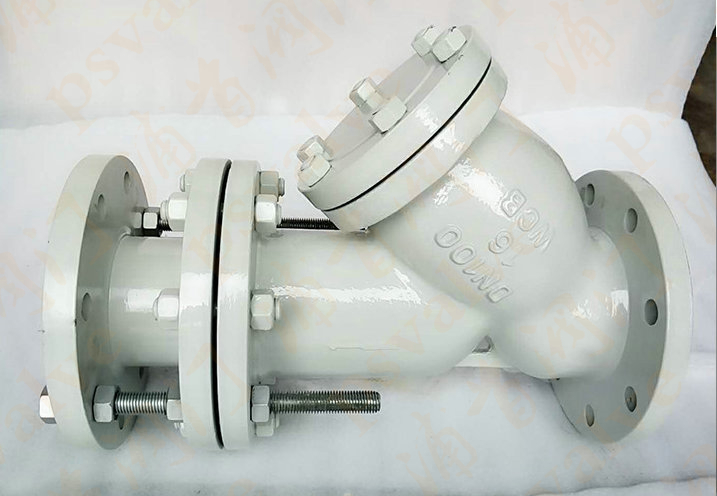

產品名稱：拉桿伸縮過濾器

產品型號：YSTF
產品口徑：DN50-500
產品壓力：1.6MPa-2.5MPa
產品材質：鑄鐵,鑄鋼,不銹鋼等

拉桿伸縮過濾器,Y型伸縮過濾器是Y型過濾器與伸縮接頭的組合,要用于高層建筑、多層建筑或工廠內給排水配管,常安裝于減壓閥、泄壓閥、定水位閥或其它主要設備的進口端,于清除雜物以保證閥類或設備之正常使用。Y...

產品名稱：	拉桿伸縮過濾器	產品型號：	YSTF
驅動方式：	自動	連接形式：	法蘭
結構形式：	Y型	密封結構：	PTFE
壓力范圍：	1.6MPa-2.5MPa	公稱通徑：	DN50-500
常用材質：	鑄鐵,鑄鋼,不銹鋼等	銘牌：	浦首品牌

拉桿伸縮過濾器,Y型伸縮過濾器是Y型過濾器與伸縮接頭的組合,要用于高層建筑、多層建筑或工廠內給排水配管,常安裝于減壓閥、泄壓閥、定水位閥或其它主要設備的進口端,于清除雜物以保證閥類或設備之正常使用。Y型拉桿伸縮過濾器安裝于進水管路中各配套閥門的前端，當管道中的介質首先進入過濾器時，介質通過濾網進入被連接的閥門中，而雜質則留于過濾桶內，使各類閥門不會由于機械雜物卡入密封圈而失靈。另加不銹鋼伸縮拉桿，補償管道尺寸，安裝靈活。

結構特點

1、采用不銹鋼雙層網結構，堅固耐用，
2、具有結構先進、流阻小、排污方便、納污量大等等特點，
3、使用維護極為方便?？筛鶕?jù)用戶需要設置過濾網的目數。

濾網目數

目數	孔徑mm	粒度μm	目數	孔徑mm	粒度μm	目數	孔徑mm	粒度μm
4	4.75	4750	50	0.3	297	650	0.021	21
5	4	3900	60	0.25	250	800	0.019	19
6	3.35	3350	70	0.212		1000	0.015	15
7	2.8	2800	80	0.18	178	1100	0.013	13
8	2.36	2360	100	0.15	150	1300	0.011	11
10	2	2000	120	0.125	124	1600	0.01	10
12	1.7	1700	140	0.106	104	1800	0.008	8
14	1.4	1400	170	0.09	89	2000	0.0065	6.5
16	1.18	1180	200	0.074	74	2500		5.5
18	1	880	230	0.063	61	3000		5
20	0.85	840	270	0.053	53	3500		4.5
25	0.71	710	300	0.04	48	4000		3.4
30	0.6	590	325	0.045	44	5000		2.7
35	0.5	500	400	0.038	38	6000		2.5
40	0.425	420	460	0.03	30	7000		1.25
45	0.355	350	540	0.026	26

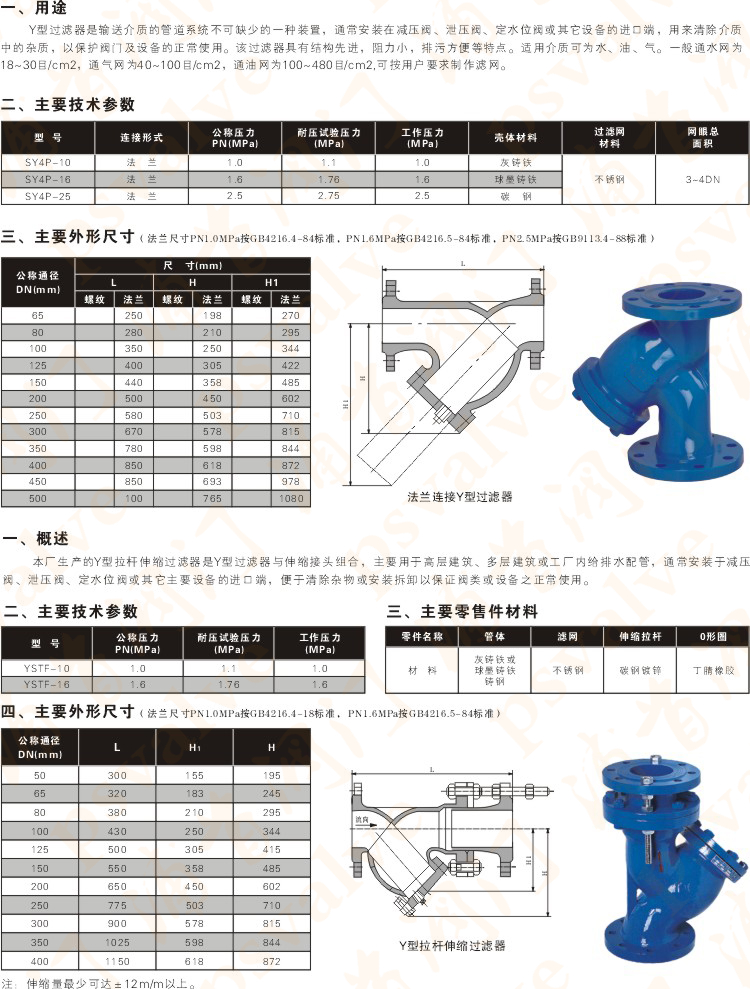

技術參數

殼體材質	鑄鐵、球墨鑄鐵	碳鋼	不銹鋼
公稱通徑	15～500mm
伸縮材質	鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
濾框濾網材質	不銹鋼
密封件材質	耐油石棉、丁腈橡膠、聚四氟乙烯
工作溫度（℃）	-30℃~150℃	-80℃~425℃	-80℃~450℃
公稱壓力（MPa）	1.6~10（150Lb~600Lb）
過濾精度（目/in）	10~300
