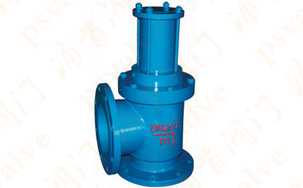

氣動角式排泥閥,J644X氣動角式排泥閥主要用于自來水公司各類水池外，可以排除池底泥沙或污物，也可以安裝在工作介質為水，氣，油等工業(yè)管道中，起截流作用。
氣動角式排泥閥,J644X氣動角式排泥閥技術參數(shù)
液壓缸工作介質：清水，氣，油液壓缸工作壓力： 0.15~0.3MPa 0.3~1.0MPa閥體公稱壓力：1.0MPa閥體密封壓力：1.1MPa介質溫度：常溫
氣動角式排泥閥,J644X氣動角式排泥閥工作原理及性能
氣動角式排泥閥由液壓缸和角式截止閥組合而成，液壓缸內動力帶或閥瓣升降，使閥體通道開或閉，以達到流體通斷。
液壓缸的活塞密封件為L型皮碗，其密封性能好，經(jīng)久耐用。皮碗選用吸水革制作，其壽命達兩年以上，經(jīng)用戶使用手的反饋信息由多大5年未更換折有之，開啟速度快，一般在10秒內法辦已全開，閥瓣與閥座為軟密封，密封性能好，無泄露。采用電動二位四通換向閥或手動二位四通換向閥集中控制，操作方便。

零部件材料

主要外形尺寸

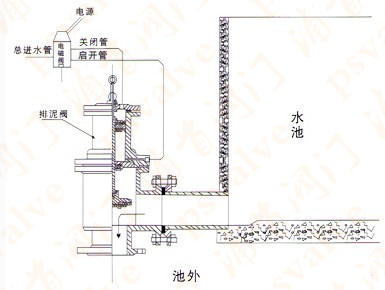

示意圖

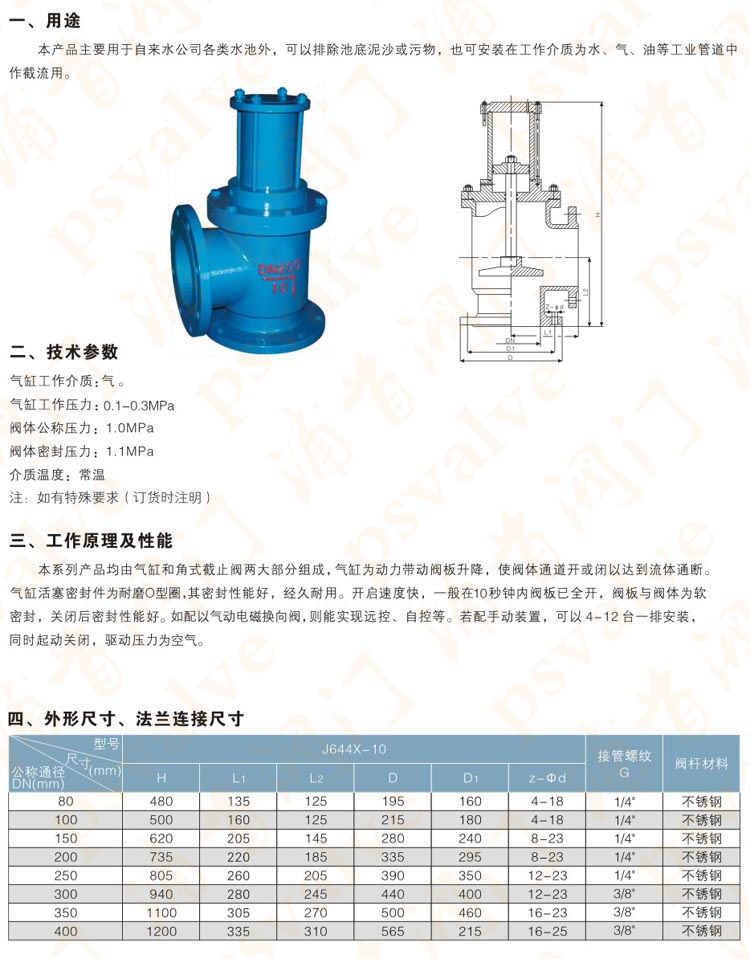

氣動角式排泥閥,J644X氣動角式排泥閥尺寸結構圖:
