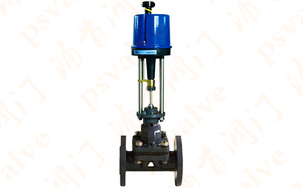

產品名稱：電動調節隔膜閥

產品型號：ZAZT
產品口徑：DN20-250
產品壓力：1.6MPa
產品材質：鑄鋼,不銹鋼

ZAZT型電動調節隔膜閥,電動隔膜調節閥由DKZ電動執行機構和隔膜調節閥組成，以220V Ac電源為動力，接受標準信號0～l0mA Dc或4～20mA Dc的電信號，實現對工藝管道中強酸、強堿等腐蝕介...

產品名稱：	電動調節隔膜閥	產品型號：	ZAZT
驅動方式：	電動,氣動	連接形式：	法蘭
結構形式：	隔膜式	密封結構：	軟密封
壓力范圍：	1.6MPa	公稱通徑：	DN20-250
常用材質：	鑄鋼,不銹鋼	銘牌：	浦首品牌

ZAZT型電動調節隔膜閥,電動隔膜調節閥由DKZ電動執行機構和隔膜調節閥組成，以220V Ac電源為動力，接受標準信號0～l0mA Dc或4～20mA Dc的電信號，實現對工藝管道中強酸、強堿等腐蝕介質及高粘度、有害介質的流量調節與控制。該電動調節閥應用于石油、化工、冶金等耐蝕系統中。

電動調節隔膜閥,電動隔膜調節閥產品特點：閥流通阻力小，流通能力大，無填料函，無外漏，具有耐腐、防火、防毒，安全可靠的特點，可根據不同的襯里和隔膜，獲得良好的腐蝕性能。

主要技術參數

公稱通徑		15	20	25	32	40	50	65	80	100	125	150	200	250
額定流量系數Kv		8	9.8	19	32	48	63	108	158	270	360	518	1114	2000
公稱壓力MPa		1.0
執 行機 構	Ⅱ型	DKA-310		DKA-310		DKZ-310			DKZ-410		DKZ-410		DKZ-510
	Ⅲ型	DKZ-310C		DKZ-310C		DKZ-310C			DKZ-410C		DKZ-410C		DKZ-510C
	有效推力(N)	1000				4000			6400
	工作行程	10			16			25			40		60
允許壓差	P1=△P	1.0			0.89	1.0	1.0	1.0	1.0	1.0	0.6	0.38	0.15	0.057
	P1=P2	1.0			0.44	1.0	1.0	0.75	0.9	0.55	0.3	0.19	0.075	0.028
法蘭標準		GB9113-2000或指定
流量特性		近似等百分比(調節式)
電源電壓		220V50HZ
出廠狀況		電開(如需電關，訂貨時應注明)

□性能指標

項目	指標值
基本誤差%	±3.5
回差%	≤2.5
死區%	≤3
始終點偏差	±2.5
額定行程偏差%	+2.5
純滯后	≤1S
允許泄漏量L/h	橡膠隔膜片為“0”，聚四氟隔膜Ⅵ級
絕緣電阻	不小于20MΩ
阻尼特性	不大于3周半

ZAZT型				ZAZTC型
A	H	H1	L	A	H	H1	L
15	460	514	48	140	340	754	48	140
20	460	515	53	145	340	755	53	145
25	460	520	58	155	340	760	58	155
32	460	525	68	165	340	765	68	165
40	460	527	73	190	340	767	73	190
50	460	530	80	210	340	770	80	210
65	460	540	90	240	340	780	90	240
80	530	590	98	270	430	1182	98	270
100	530	595	108	335	430	1188	108	335
120	630	687	123	375	430	1280	123	375
150	630	695	140	410	430	1288	140	410
200	630	728	168	540	430	1321	168	540
250	630	733	200	650	430	1386	200	650
