產品名稱：	衛生級隔膜閥	產品型號：	GM
驅動方式：	手動,氣動,電動	連接形式：	快裝,焊接,螺紋
結構形式：	隔膜式	密封結構：	硅膠
壓力范圍：	1.6MPa	公稱通徑：	DN10-50
常用材質：	不銹鋼等	銘牌：	浦首品牌

衛生級隔膜閥,衛生級氣動隔膜閥產品特點：工業標準：ISO、DIN、IDF

部件列表：1、閥體 2、隔膜 3、閥瓣 4、閥桿 5、閥蓋 6、手輪
二、衛生級隔膜閥,衛生級氣動隔膜閥用途： 本閥隔膜采用進口加強硅橡膠，閥體經高速精加工拋光處理，光潔度達到Ra0.2um，絕對無菌、無孔角、廣泛應用于生物、制藥、電子等無菌要求很高的系統。
適用溫度：≤150℃
壓力等級：PN(MPa)　1.0
三、材料： 閥體：SUS316L無鐵合金
隔膜：硅橡膠
四、測試： 襯里層：電火花檢測
試驗與檢驗按GB/T 13927標準
公稱壓力：PN(MPa)
閥體：PN×1.5
密封：PN×1.1

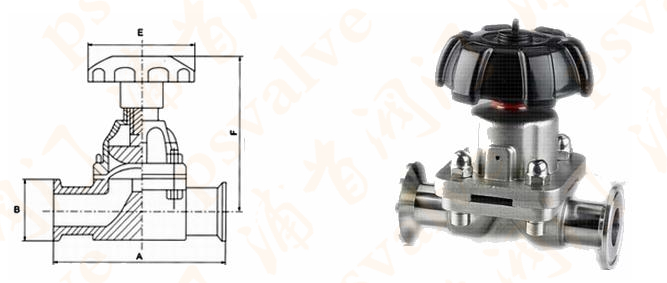

五、I型連接管（圖1）：

公稱通徑 DN	公稱壓力 MPa	A mm	B mm	E mm	F mm
15	1.0	108	34	80	89/99
20		118	50.5	80	91/102
25		127	50.5	80	110/123
32		146	50.5	80	129/138
40		159	50.5	120	139/159
50		191	64	120	159/186

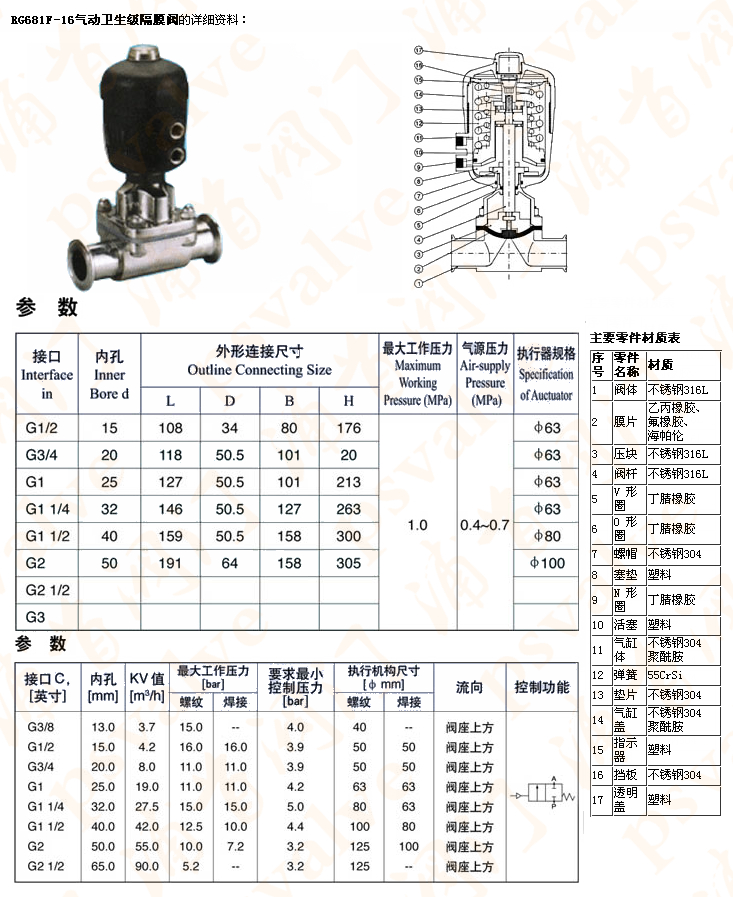

衛生級氣動隔膜閥參數尺寸圖:
