您現在的位置：首頁 > 各類閥門選型 > 疏水閥

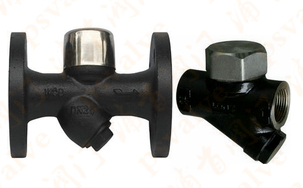

產品名稱：圓盤式蒸汽疏水閥

產品型號：CS19H,CS49H
產品口徑：DN15-100
產品壓力：1.6MPa-16MPa
產品材質：鑄鋼,不銹鋼等

圓盤式蒸汽疏水閥,Y型蒸汽疏水閥,北京式蒸汽疏水閥是根據伯努力熱動力原理，利用蒸汽和凝結水的熱動力學不同的特性，引起動能和勢能動靜壓變化。使動作件閥片上下壓差變化，啟動閥片開啟和關閉，從而達到阻汽排水...

產品名稱：	圓盤式蒸汽疏水閥	產品型號：	CS19H,CS49H
驅動方式：	自動	連接形式：	螺紋,法蘭,焊接
結構形式：	熱動力,Y型,北京式,圓盤式	密封結構：	水封
壓力范圍：	1.6MPa-16MPa	公稱通徑：	DN15-100
常用材質：	鑄鋼,不銹鋼等	銘牌：	浦首品牌

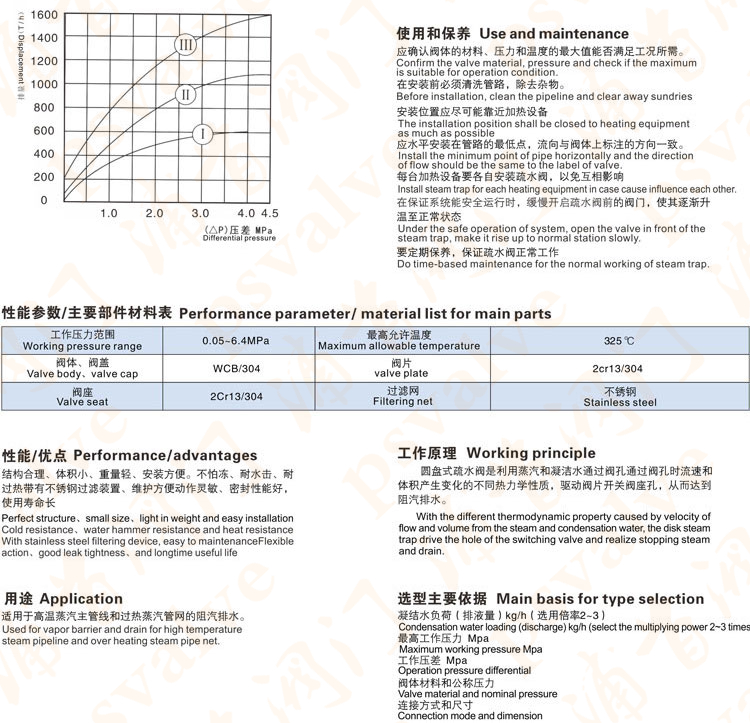

圓盤式蒸汽疏水閥,Y型蒸汽疏水閥,北京式蒸汽疏水閥是根據伯努力熱動力原理，利用蒸汽和凝結水的熱動力學不同的特性，引起動能和勢能動靜壓變化。使動作件閥片上下壓差變化，啟動閥片開啟和關閉，從而達到阻汽排水目的。
熱動力圓盤式疏水閥適用于蒸汽管網及設備中，能自動排出凝結水、空氣及其它不凝結氣體，并阻水蒸汽泄漏的閥門。

圓盤式蒸汽疏水閥_(Y型,北京式)蒸汽疏水閥主要零部件

序號	名稱	材料
1	閥體	WCB、A105、SS304
2	密封墊片	H62
3	閥蓋	Q235、WCB、SS304
4	閥冒	Q235、WCB、SS304
5	標牌	SS304
6	螺釘	SS304
7	閥片	SS304
8	濾網	SS304
9	尾螺	2Cr13
10	密封墊片	H62

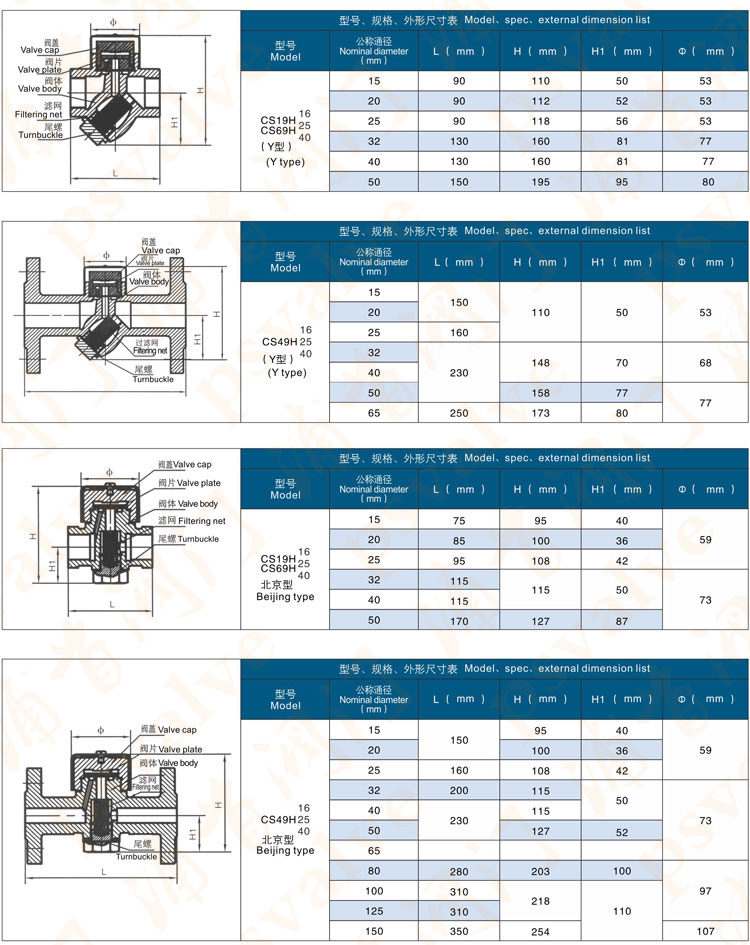

主要外形尺寸

型號	口徑DN	L	H	h	W
CS49H-16C CS49H-25C CS49H-40C	15	150	95	36	59
	20	150	100	40	59
	25	160	108	42	59
	32	200	115	50	73
	40	230	115	50	73
	50	230	127	52	73
	65	250	173	80	73
	80	280	203	100	97
	100	310	218	110	97
	125	310	218	110	97
	150	350	254	110	107
