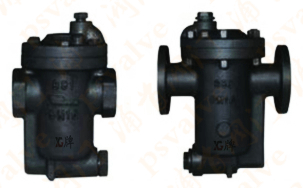

倒吊桶式疏水閥,鐘形浮子式疏水閥內部是一個倒吊桶為液位敏感件，吊桶開口向下，倒吊桶連接杠桿帶動閥心開閉閥門。倒吊桶式疏水閥能排空氣，不怕水擊，抗污性能好。過冷度小，漏汽率小于3%，最大背壓率為75%，連接件比較多，靈敏度不如自由浮球式疏水閥。因倒吊桶式疏水閥是靠蒸汽向上浮力關閉閥門，工作壓差小于0.1MPA時，不適合選用。
當裝置剛啟動時，管道內的空氣和低溫凝結水進入疏水閥內，倒吊桶靠自身重量下墜，倒吊桶連接杠桿帶動閥心開啟閥門，空氣和低溫凝結水迅速排出。當蒸汽進入倒吊桶內，倒吊桶的蒸汽產生向上浮力，倒吊桶上升連接杠桿帶動閥心關閉閥門。倒吊桶上開有一小孔，當一部份蒸汽從小孔排出，另一部份蒸汽產生凝結水，倒吊桶失去浮力，靠自身重量向下沉，倒吊桶連接杠桿帶動閥心開啟閥門，循環工作，間斷排水。
倒吊桶式蒸汽疏水閥的優點
1、倒吊桶式疏水閥可抵抗高壓、耐水錘。加裝進口加止回閥后，可用于過熱蒸汽系統。
2、失效模式通常為常開，需要這種特點的應用比較安全，例如汽輪機疏水。

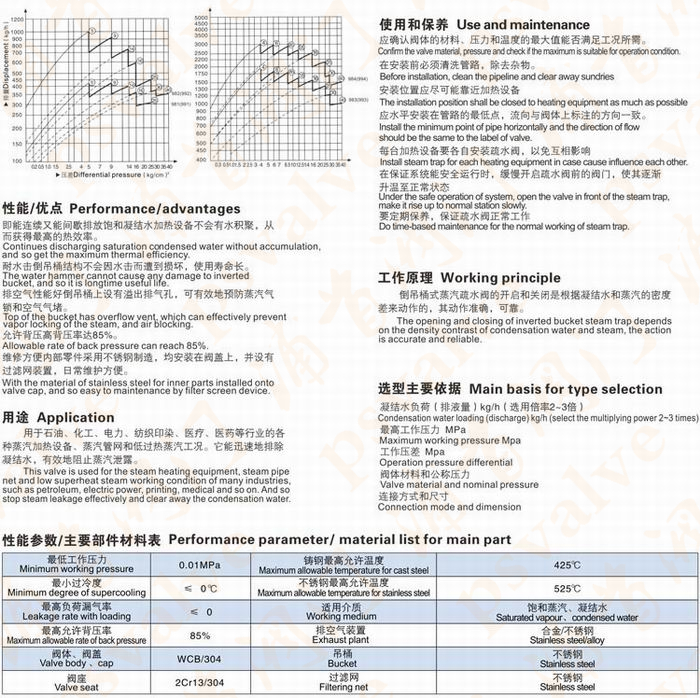

倒吊桶式疏水閥,鐘形浮子式疏水閥主要零部件

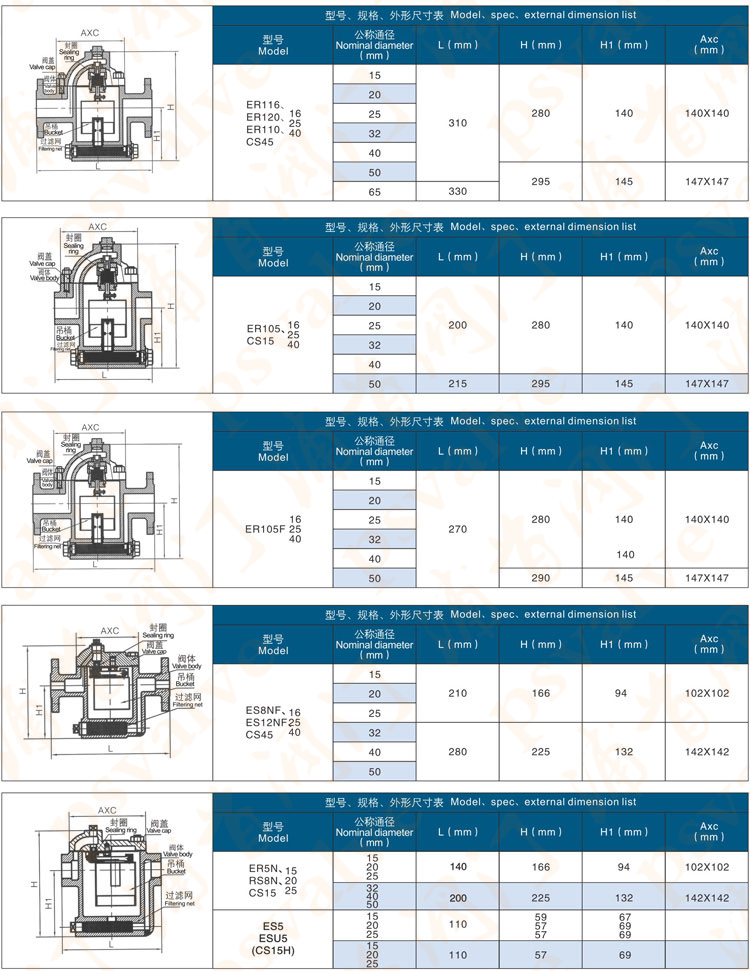

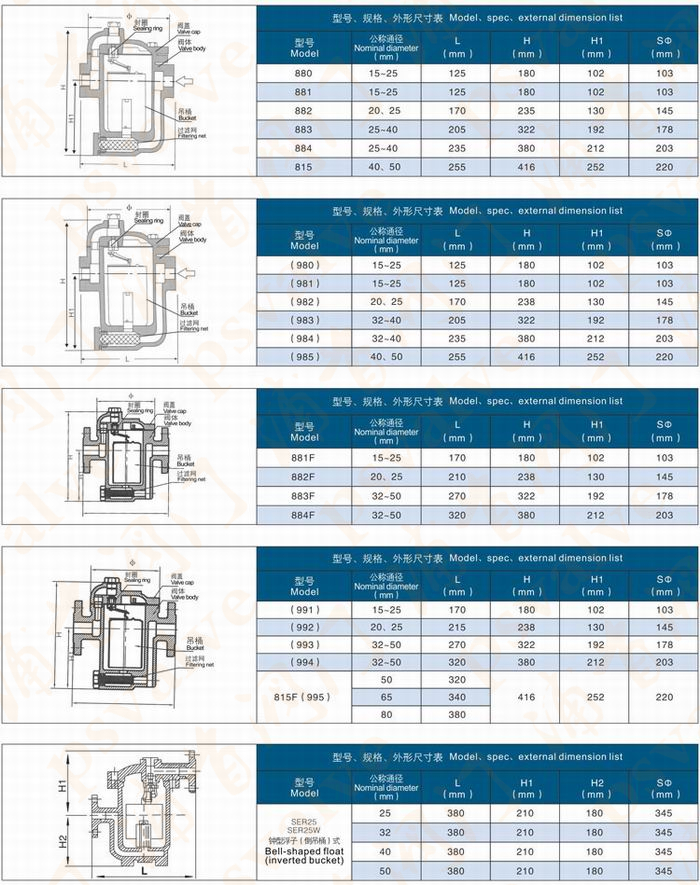

倒吊桶式疏水閥,鐘形浮子式疏水閥參數尺寸,結構圖:
