您現在的位置：首頁 > 各類閥門選型 > 針型閥

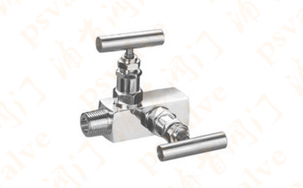

產品名稱：EF-4二閥組

產品型號：EF-4
產品口徑：1/2”
產品壓力：20Mpa
產品材質：碳鋼,不銹鋼等

EF-4二閥組設計制造標準Design Manafacfure According:ASME B16.34-2004GB/T 12224-2005JB/T 8473-1996連接形式Mode of c...

產品名稱：	EF-4二閥組	產品型號：	EF-4
驅動方式：	手動	連接形式：	螺紋
結構形式：	二閥組	密封結構：	錐面密封
壓力范圍：	20Mpa	公稱通徑：	1/2”
常用材質：	碳鋼,不銹鋼等	銘牌：	浦首品牌

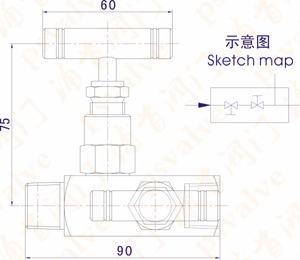

EF-4二閥組設計制造標準Design Manafacfure According:ASME B16.34-2004GB/T 12224-2005JB/T 8473-1996連接形式Mode of connection:螺紋連接 Female thread type結構特征Structure character:錐面密封Conical Sealing閥門檢驗和試驗Test Standard:API 598-1996GB/T 13927-1992材料Material:碳鋼Carbon steel:ASTM A105/A105MGB/T 12228-1989不銹鋼Stainless steel:ASTM A276/ASTM A314GB/T 1220-1992適用介質Applicable Medium:油Oil,水Water,氣體Air適用溫度Applicable temperature:-70-240℃ -20-440℃EF-4二閥組尺寸圖: EF-4二閥組(圖1)

序號NO.	公稱壓力Norminalpressure	公稱通徑DN	進口INLET	出口OUTLET	閥體材料Valve bodyMaterial
1	20Mpa	6	1/2”MNPT	1/2”FNPT	20#
2	20Mpa	6	1/2”MNPT	1/2”FNPT	SS304
3	32Mpa	6	1/2”MNPT	1/2”FNPT	20#
4	32Mpa	6	1/2”MNPT	1/2”FNPT	1Cr18Ni9Ti
