您現在的位置：首頁 > 各類閥門選型 > 電磁閥

產品型號：DF(ZCS)
產品口徑：DN3-200
產品壓力：1.MPa0-1.6MPa
產品材質：黃銅,不銹鋼等

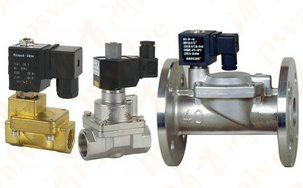

液用電磁閥_(潛水,水下,液體)電磁閥系列,閥體由黃銅、不銹鋼、塑料制造,專制線圈,采取防水、防爆、防潮方式,應用于景觀噴灌、船舶重工、石油化工、城市給排水、清洗設備、水廠等管道系統中。適用介質：蒸汽...

液用電磁閥_(潛水,水下,液體)電磁閥系列,閥體由黃銅、不銹鋼、塑料制造,專制線圈,采取防水、防爆、防潮方式,應用于景觀噴灌、船舶重工、石油化工、城市給排水、清洗設備、水廠等管道系統中。

適用介質：蒸汽、氣體、水、油
介質溫度：-5 ~180℃
工作型式：膜片式

工作壓力：常閉式：0-10kgf/cm2
活塞式密封，密封材質：（NBR）(PTFE)
線圈保護系數：鐵殼線圈IP54
選裝功能：信號反饋、防爆型

控制方式:常開式;常閉式

DF(ZCS)液用電磁閥外形尺寸

1	最高工作壓力	0.8MPa
2	工　作　壓　差	0.03～0.8MPa其中φ3、φ5為直動式0～0.6MPa
3	環　境　溫　度	-10～+50℃
4	介　質　溫　度	0～75℃
5	電　　　　　壓	AC:380V;220V;36V/50Hz DC:12V;24V;110V;220V
6	絕　緣　等　級	B級
7	功　　　　　率	φ5～φ20 12W φ25～φ100 15W φ125～φ150 30W
8	線　圈　溫　升	≤80℃
9	電源允許波動	-15%～+10%
10	工　作　介　質	液體氣體油 <20CST
11	安　裝　方　式	介質流向與電磁閥箭頭保持一致, 線圈向上,允許傾斜度小于30°
12	響　應　時　間	φ3～φ50≤1秒關≤2秒 φ65～φ150≤3秒關≤5秒

DF(ZCS)型液用電磁閥結構規格參數

型號	寬	高	連接方式	材質
DF-3	45	70	G 1/8" 內螺紋	鍛銅
DF-5	48	82	G 1/8" 內螺紋
DF-10	70	95	G 3/8" 內螺紋
DF-15	83	92	G 1/2" 內螺紋
DF-20	85	98	G 3/4" 內螺紋
DF-25	102	120	G1" 內螺紋
DF-15	90	105	G 1/2" 內螺紋	電磁閥有銅閥體不銹鋼閥體訂貨時 口徑后請 注明"B" 表示不銹鋼
DF-20	100	115	G 3/4" 內螺紋
DF-25	120	135	G 1" 內螺紋
DF-32	135	145	G 1 1/4" 內螺紋
DF-40	145	160	G 1 1/2" 內螺紋
DF-50	190	180	G 2" 內螺紋
DF-40F	155	205	法蘭4孔φ17.5孔徑φ110孔距	電磁閥鑄鐵閥體
DF-50F	200	220	法蘭4孔φ17.5孔徑φ125孔距
DF-65F	235	260	法蘭4孔φ17.5孔徑φ145孔距
DF-80F	270	275	法蘭4孔φ17.5孔徑φ160孔距
DF-100F	350	310	法蘭8孔φ17.5孔徑φ180孔距
DF-125F	450	405	法蘭8孔φ17.5孔徑φ210孔距
DF-150F	450	405	法蘭8孔φ22孔徑φ240孔距
