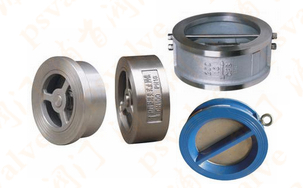

產品名稱：	對夾式止回閥	產品型號：	D71 D72 D77 D76
驅動方式：	自動	連接形式：	對夾式,法蘭式
結構形式：	對夾式	密封結構：	硬密封,軟密封
壓力范圍：	1.6MPa-42MPa	公稱通徑：	DN15-1600
常用材質：	WCB,不銹鋼等	銘牌：	浦首品牌

對夾式止回閥,對夾式蝶式止回閥系列：H76、H77、H71、H72、H74、H46，通經為：DN15~1200mm、1/2"~84"壓力：1.0Mpa~42Mpa、150Lb~2500Lb、溫度為-196~540℃，材質為鑄鐵、碳鋼、不銹鋼（304、316、316L）、雙相鋼、鉻鉬鋼、黃銅等材質。廣泛用于電力、水力、供熱、化工、化肥、煉油、冶金、造紙、藥類、釀酒、建筑等行業，深受廣大客商的依奈好評。

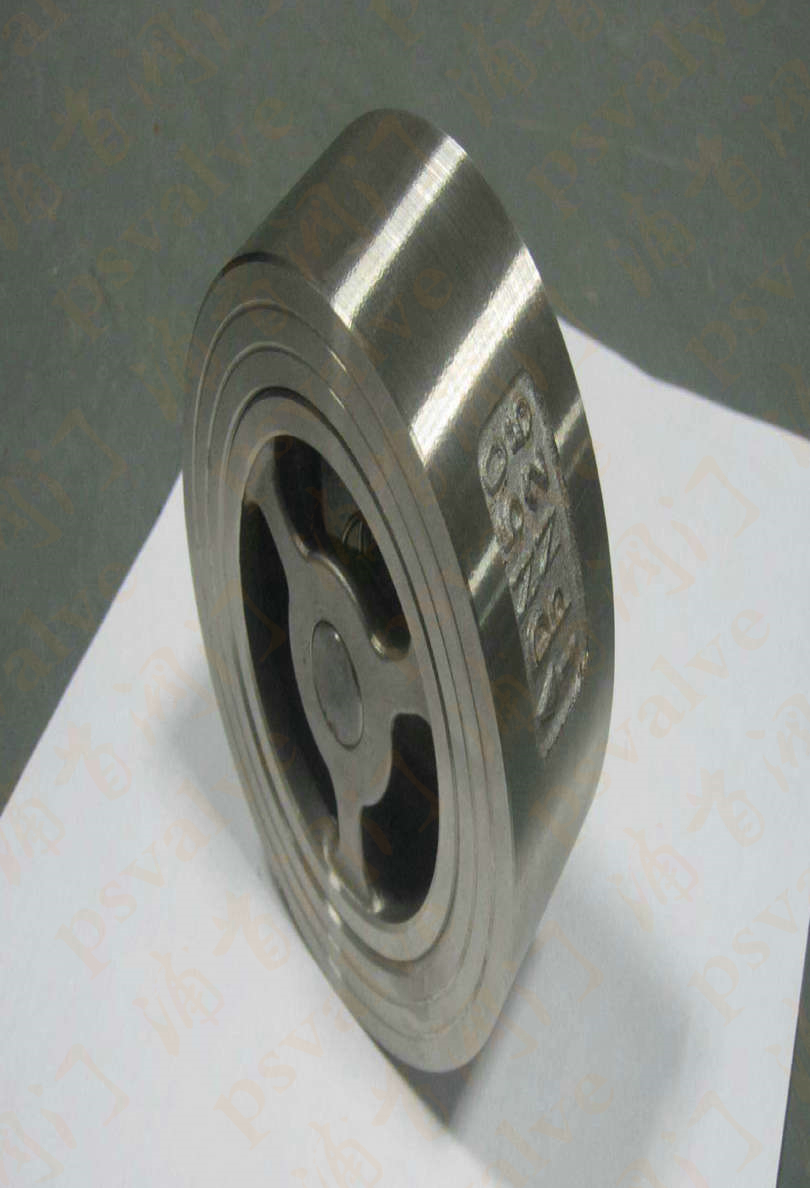

對夾式止回閥,對夾式蝶式止回閥由閥體、閥瓣、閥桿及彈簧等零件組成,采用對夾連接。由于閥瓣的關閉行程短,并且有彈簧加載,可顯著減少水錘現象。該閥主要適用于城市、工業及高層建筑給水、排水管網上。由于其結構長度比一般止回閥短，對有安裝空間限制的場所最為適用。

對夾式止回閥,蝶式止回閥用于純凈管路及工業、環保、水處理、高層建筑給排水管路，阻止介質逆向流動之用

對夾式止回閥產品特點

1、體積小，重量輕，結構緊湊、維修方便

2、閥板采用對偶式，在彈簧的彈性力下矩下可自行速閉

3、因速閉作用，可防止介質倒流

4、閥體結構長度尺寸小，剛性好

5、安全方便，可用于水平垂直兩個方向安裝

對夾式止回閥執行標準

1、法蘭連接尺寸：GB/T1724.1-98

2、結構長度：GB/T12221-1989，ISO5752-82

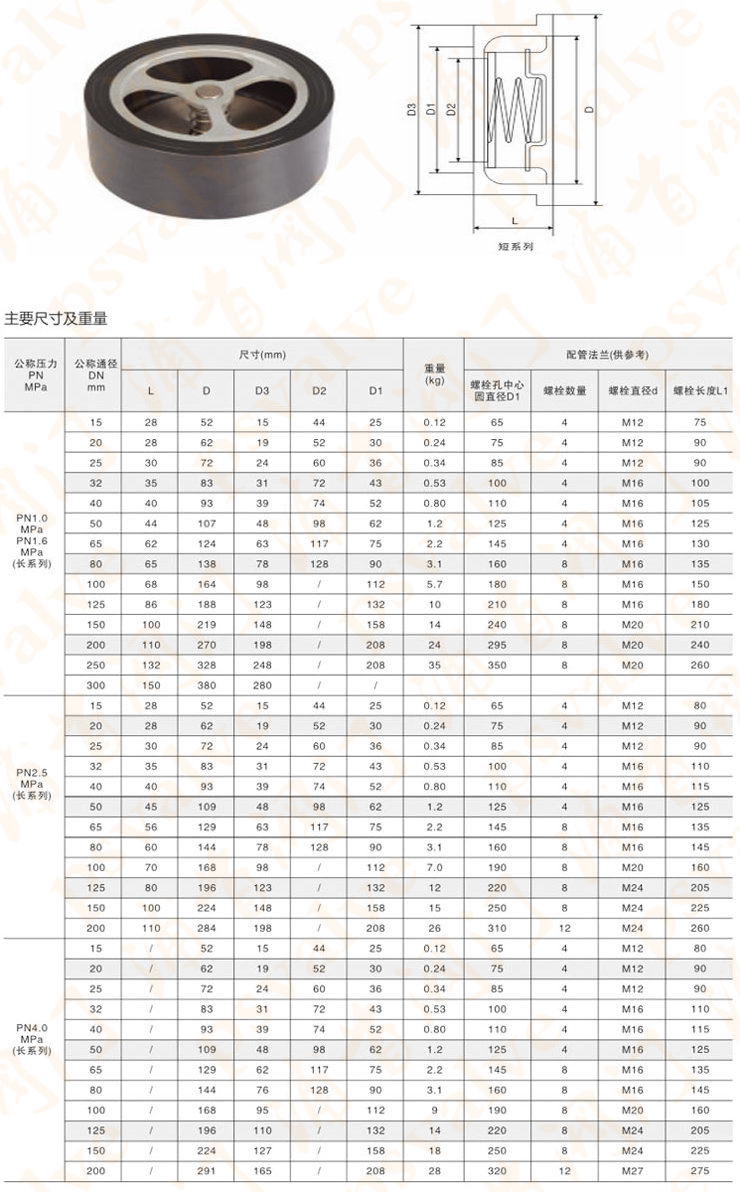

對夾式止回閥,對夾式蝶式止回閥技術參數

型號	公稱通徑	試驗壓力		工作溫度	適用溫度
		殼體	密封
H71H-16Q	1.6	2.4	1.76	≤235℃	水、蒸氣、油品等
H71H-25Q	2.5	3.75	2.75	≤235℃
H71W-25H				≤300℃
H71W-25P				≤200℃	硝酸等腐蝕性介質
H71W-40H	4.0	6.0	4.4	≤300℃
H71W-40P				≤200℃	水、蒸氣

對夾式止回閥,對夾式蝶式止回閥主要零件

型號	閥門	閥瓣	彈簧
H71H-16Q H71H-25Q	QT400-15	25	50CrVA
H71W-25H H71W-40H	2Cr13	1Cr13	1Cr18Ni9
H71W-25P H71W-40P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti
