您現在的位置：首頁 > 各類閥門選型 > 截止閥

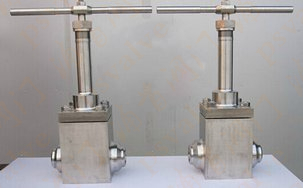

產品名稱：低溫高壓截止閥

產品型號：DJ61Y/F
產品口徑：DN10-100
產品壓力：1.6MPa-32MPa
產品材質：不銹鋼等

低溫高壓截止閥,DJ61Y低溫高壓截止閥應用于氣體液化設備、空分設備；天然氣液化、儲運設備；液態氧、氮、氬、氫、二氧化碳低溫貯槽及槽車；變壓吸附制氧、氮設備。廣泛應用于能源、石化、冶金、航天、核工業、...

產品名稱：	低溫高壓截止閥	產品型號：	DJ61Y/F
驅動方式：	手動	連接形式：	焊接,法蘭
結構形式：	截止	密封結構：	硬密封,軟密封
壓力范圍：	1.6MPa-32MPa	公稱通徑：	DN10-100
常用材質：	不銹鋼等	銘牌：	浦首品牌

低溫高壓截止閥,DJ61Y低溫高壓截止閥應用于氣體液化設備、空分設備；天然氣液化、儲運設備；液態氧、氮、氬、氫、二氧化碳低溫貯槽及槽車；變壓吸附制氧、氮設備。廣泛應用于能源、石化、冶金、航天、核工業、鐵道等行業等行業。

低溫高壓截止閥產品結構特點：

1、結構簡單，制造和維修比較方便；

2、工作行程小，啟閉時間短；

3、密封性好，密封面間磨擦力小，壽命較大；

4、流體阻力大，開啟和關閉時所需力較大；

5、不適用于帶顆粒、粘度較大、易結焦的介質；

6、調節性能較差。

低溫高壓截止閥產品性能參數：

公稱通徑	DN10mm～50mm
公稱壓力	1.6MPa-32MPa
適用介質	液氧、液氮、液氬、液化天然氣、液態二氧化碳、液態丙烷等
適用溫度	-196℃～+150℃

低溫高壓截止閥產品主要零件材料：

閥體、閥蓋	0Cr18Ni9
閥瓣、閥桿	0Cr18Ni9
密封圈	T2
填料	PTFE

低溫高壓截止閥產品主要尺寸：

產品型號		DJ61Y低溫高壓截止閥							重量 (kg)
產品代號	通徑 DN(mm)	尺寸
產品代號	通徑 DN(mm)	H開	H關	D1	D2	L	A	D0
DJ61Y	10	258	250	10	14.5	10	80	160	7.0
DJ61Y	15	258	250	15	22.5	10	110	160	7.2
DJ61Y	20	322	310	20	28.5	10	120	250	11.1
DJ61Y	25	322	310	25	34.5	15	120	250	11.4
DJ61Y	40	390	370	40	49.5	15	180	400	22.8
DJ61Y	50	390	370	50	61.5	15	200	450	23.3
