產品名稱：氣動保溫球閥

產品型號：QB641F
產品口徑：DN20-200
產品壓力：1.6MPa-6.4MPa
產品材質：鑄鋼,鍛鋼,不銹鋼等

氣動保溫球閥采用一體化結構執行器：執行器形式、控制方式、控制信號(4-20MA)、作用方式(氣-開式，氣-關式)該產品具有良好的保溫保冷特性,且閥門的通徑和管徑一至,介質呈直線流動，阻力小，最適合容易...

產品名稱：	氣動保溫球閥	產品型號：	QB641F
驅動方式：	氣動	連接形式：	對夾式,法蘭
結構形式：	夾套	密封結構：	軟密封,硬密封
壓力范圍：	1.6MPa-6.4MPa	公稱通徑：	DN20-200
常用材質：	鑄鋼,鍛鋼,不銹鋼等	銘牌：	浦首品牌

氣動保溫球閥采用一體化結構執行器：執行器形式、控制方式、控制信號(4-20MA)、作用方式(氣-開式，氣-關式)該產品具有良好的保溫保冷特性,且閥門的通徑和管徑一至,介質呈直線流動，阻力小，最適合容易凝固、高粘度的液體介質。同時又能有效降低管路中介質的熱量損失。整體式夾套設計，更能均勻地保溫、保冷。夾套、閥體外側與夾套接管焊接，允許蒸汽或冷水的最高壓力為1MPa。主要用于石油、化工、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。

氣動保溫球閥實物圖片

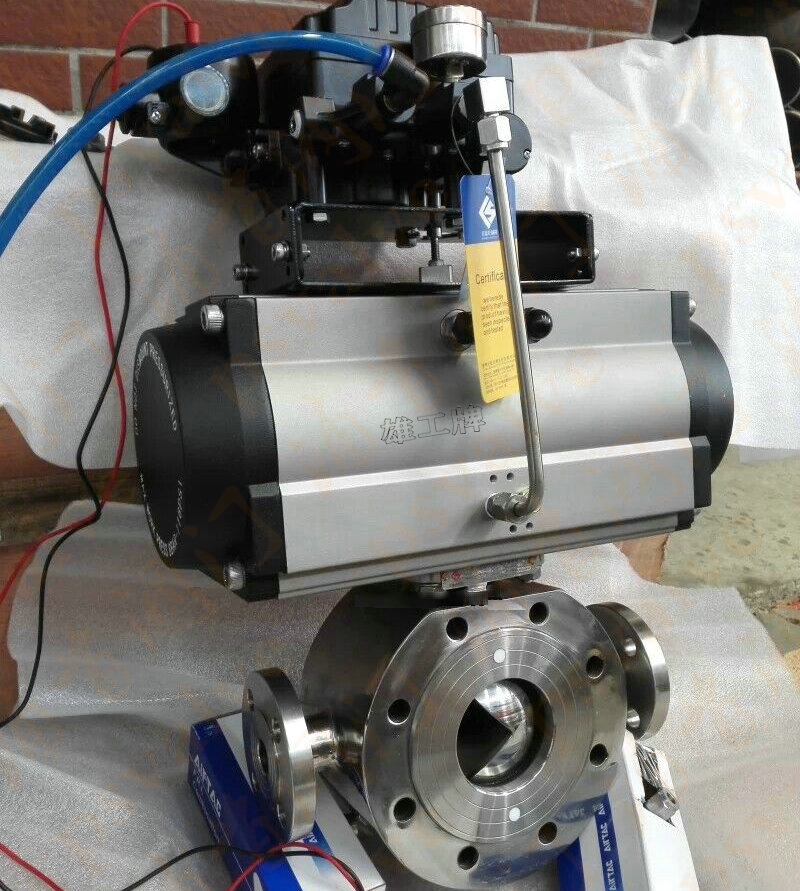

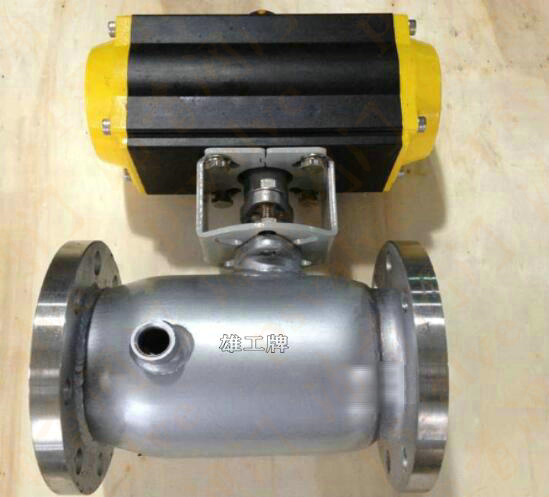

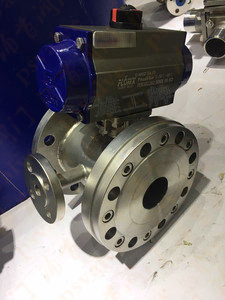

氣動保溫球閥(圖1) 氣動保溫球閥(圖2) 氣動保溫球閥(圖3)

氣動保溫球閥相關資料:

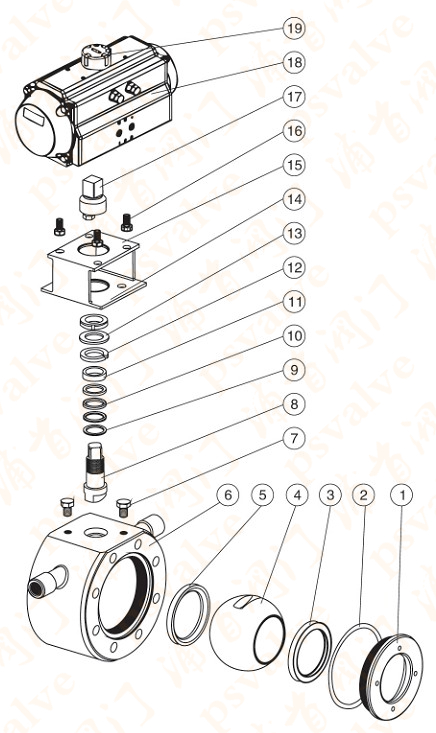

主要零件材質表

氣動保溫球閥(圖4)

序號	零件名稱	材質
序號	零件名稱	P	R
1	閥蓋	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	墊片	PTEF、對位聚苯（PPL）
3	閥座	PTEF、對位聚苯（PPL）、尼龍
4	球體	1Cr18Ni9Ti
5	閥座	PTEF、對位聚苯（PPL）、尼龍
6	夾套閥體	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
7	螺栓	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
8	閥桿	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
9	墊片	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
10	填料	PTFE、PPL
11	襯套	PTFE復合軸承
12	彈墊	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
13	墊片	1Cr18Ni9Ti
14	螺母	1Cr18Ni9Ti
15	連接支架	1Cr18Ni9Ti
16	螺栓	1Cr18Ni9Ti
17	連接套	1Cr18Ni9Ti
18	氣動裝置	AT系列
19	位置指示器	塑料

注：系列球閥主要零部件及密封圈的材質可根據實際工況條件或用戶特殊要求設計選用。

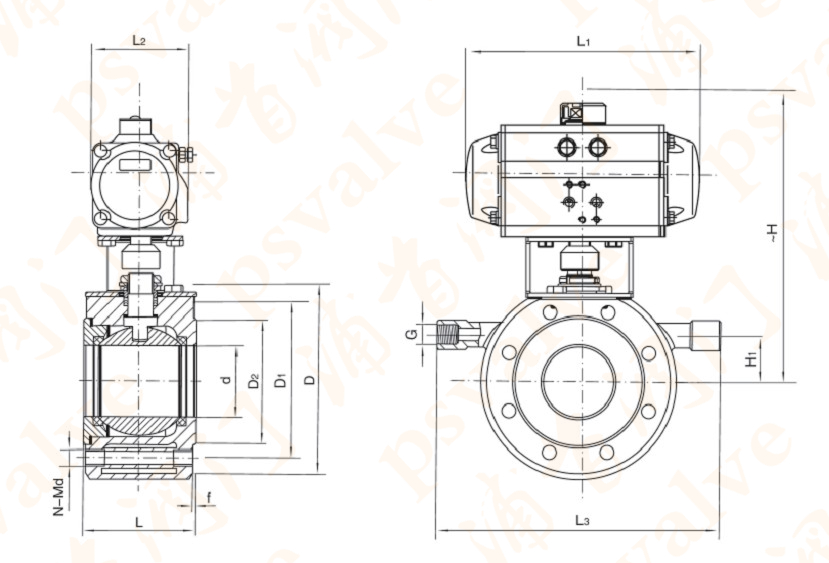

規格	外形尺寸							連接法蘭尺寸						執行器型號
規格	d	L	L1	L2	L3	～H	H1	D	D1	D2	G	f	N-Md	執行器型號
DN15	15	35	141/159	71/83	150	177/208	15	95	65	46	1/2"	2	4-M12	AT050D/AT063S
DN20	20	42	141/159	71/83	160	182/213	20	105	75	56	1/2"	2	4-M12	AT050D/AT063S
DN25	25	48	141/211	71/95	190	187/230	20	115	85	65	1/2"	2	4-M12	AT050D/AT075S
DN32	29	55	159/211	83/95	210	223/243	25	140	100	76	1/2"	3	4-M16	AT063D/AT075S
DN40	38	65	211/248	95/107	230	231/261	30	150	110	84	1/2"	3	4-M16	AT075D/AT088S
DN50	46	75	248/269	107/123	250	258/293	30	165	125	99	1/2"	3	4-M16	AT088D/AT100S
DN65	62	95	248/315	107/141	270	273/298	45	185	145	118	1/2"	3	4-M16	AT088D/AT115S
DN80	76	118	269/345	123/152	300	303/325	50	200	160	132	1/2"	3	8-M16	AT100D/AT125S
DN100	92	140	245/409	152/172	340	333/390	70	220	180	156	1"	3	8-M16	AT125D/AT145S
DN125	110	200	409/438	172/187	360	380/468	80	250	210	184	1"	3	8-M16	AT145D/AT160S
DN150	145	225	438/550	187/215	420	432/520	95	285	240	211	1"	3	8-M20	AT160D/AT190S

注：連接法蘭尺寸可根據ANSI、JIS標準或用戶要求設計制造。
注：L1數據XXX/XXX分別是氣動執行器雙作用式/單作用式（彈簧復位）。
注：根據不同閥門扭矩、使用介質適配的執行器型號可能有所不同，相關尺寸隨之變化。
