三通Y型球閥_(120度角,135度角)三通Y型球閥有相互成120°、135°二種閥體結構形式，Y型三通球閥流道平坦、流體阻力小，流通能力強。切換時介質無滯留，不會造成二次污染?？膳潆妱訄?zhí)行器、氣動執行器實現自動化控制。

y型三通球閥標準技術參數

閥體

公稱通徑：DN50-DN250
閥體材質：WCB、304、316
連接方式：法蘭式
壓力等級：PN1.6-4.0MPa
結構形式：Y型120度、Y型135度

y型三通球閥閥內組件

閥座密封：PTFE：-30℃～180℃
PPL ：-30℃～250℃
硬密封：-30℃～450℃ 硬質合金：表面噴焊、氮化鎢
閥芯材質：304、316、316；硬密封球芯表面采用噴焊、氮化鎢
閥桿材質：304
適用介質：粉體、水液、氣體等

y型三通球閥性能

流道形成120度切換，流道平坦、阻力小、流通能力強

介質無滯留

軟密封最高溫度250度

硬密封最高425度

泄漏量：零泄漏

回差：±2.5%

設計制造標準

設計制造：GB/T12238-2008

連接標準：JB/T 79.1-1994

結構長度：GB/T12221-2005

壓力試驗：GB/T13927-2008

氣動執行器

雙作用： 通氣開、通氣關，氣源故障保持當前位置

單作用氣開式： 通氣開、斷氣關，氣源故障關閉

單作用氣關式： 通氣關、斷氣開，氣源故障打開

可選附件： 換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構、保位閥

電氣部分可以選防爆

電動執行器
開關型：反饋信號：無源觸點信號\4-20mA\電阻信號
調節型：輸入信號4-20mA\0-10V\1-5V；反饋信號：4-20mA\0-10V\1-5V
電壓： AC220V\380V\110V\24V、DC12V\24V等；特殊電壓可定制
防爆等級：可選防爆型EXdIIBT4

135度Y型三通球閥流向圖

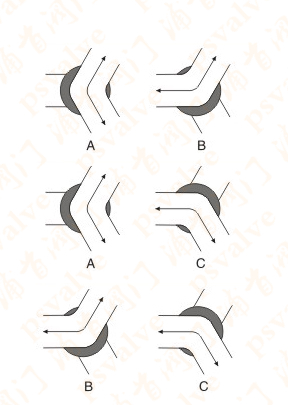

120度Y型三通球閥流向圖，三種組合，請選擇一種流向組合

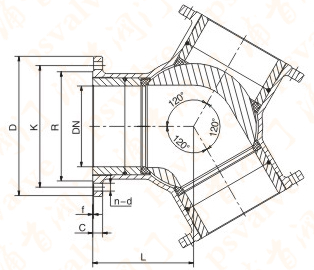

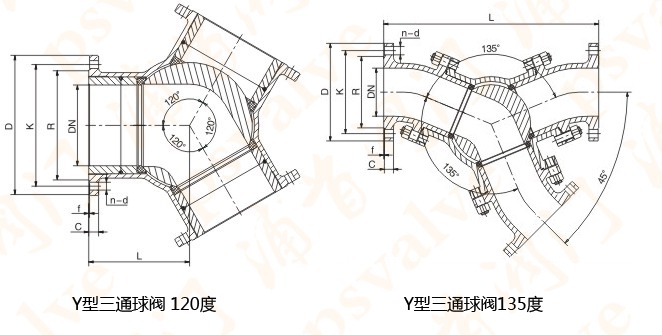

120度Y型三通球閥尺寸圖

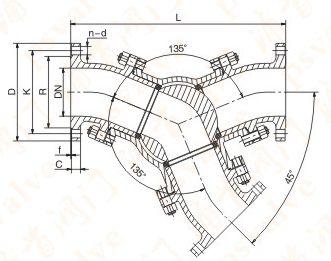

135度Y型三通球閥尺寸圖
