法蘭低溫球閥,不銹鋼低溫球閥工作原理

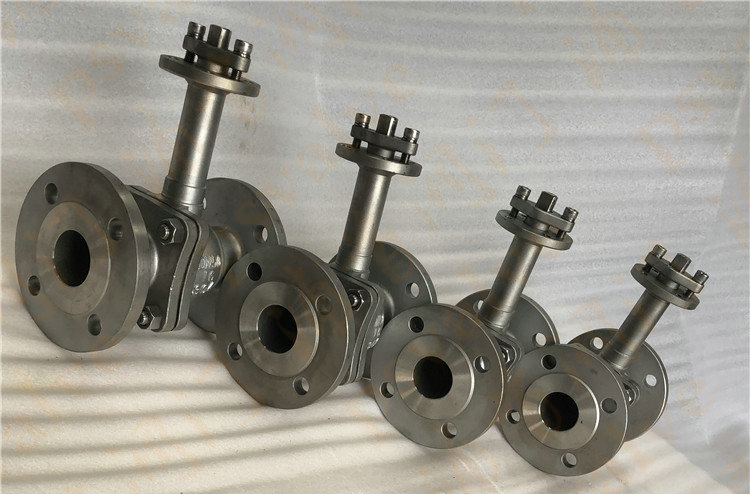

低溫球閥則是可在溫度低于-196℃的工況下使用的球閥,主要用于三十萬噸乙希,液化天然氣等化工裝置上。輸出的液態低溫介質,而且在升溫時要?dú)饣?氣化時,體積膨脹數百倍,為了適應自動化控制的需求，往往會根據情況使用加長桿，以避免低溫對驅動機構的影響。如下圖所示，低溫球閥的實際應用。

超低溫球閥已經廣泛使用與,液化天然氣、氮?dú)狻⒀鯕?、空氣、氫、氦、氬、甲烷?/p>

低溫球閥結構特點：
1、本閥門為全通徑浮動球閥、結構緊湊、造型美觀、流阻系數小。
2、密封面采用氟塑料，密封副材料配對合理，使用壽命長。
3、球體與四氟閥座為緊密封結合，具備零泄漏功能，并能利用其塑性變形自動補償因磨損帶來的誤差，達到密封性能好，使用壽命長的目的。為了保證閥桿處的密封，在閥體上增設了填料函和壓蓋進行密封。
4、可選用各種配管法蘭標準及法蘭密封面型式，還可選用手動、蝸輪傳動、電動、氣動、液動等各種驅動方式，滿足用戶不同需求。

材料選型

液化天然氣閥門的材料非常重要，材質不合格，會造成殼體及密封面的外漏或內漏；零部件的綜合機械性能、強度和鋼度滿足不了使用要求甚至斷裂。導致液化天然 氣介質泄漏引起爆炸。因此，在開發、設計、研制液化天然氣閥門的過程中，材質是首要關鍵的問題。閥體、閥蓋采用：LCB(-46℃)、 LC3(-101℃)、CF8（304）(-196℃).

低溫處理

我廠對所生產的低溫閥門經特殊的低溫處理，將粗加工的零件置于冷卻介質中數小時（2-6小時），以釋放應力，確保材料的低溫性能，保證精加工尺寸，以防閥門在低溫工況時，因溫度變化造成變形而導致的泄漏。

技術規范

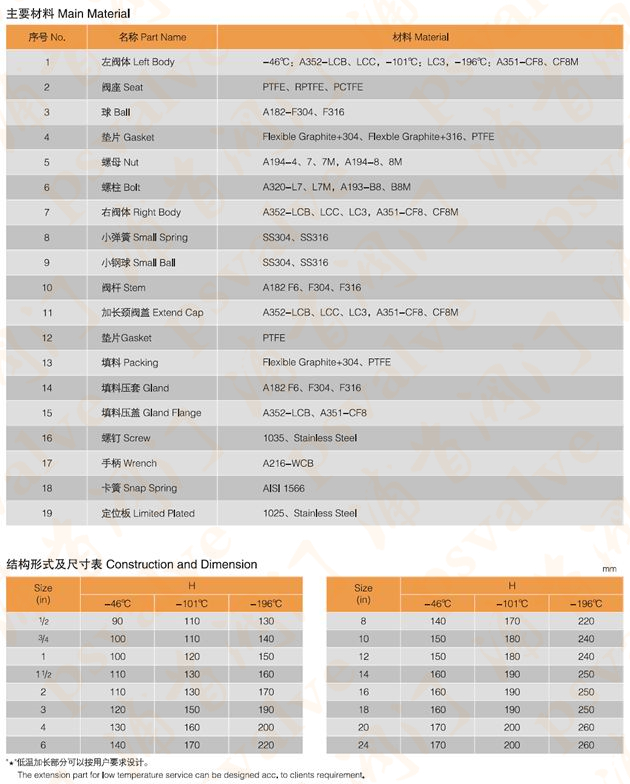

材料及主要參數

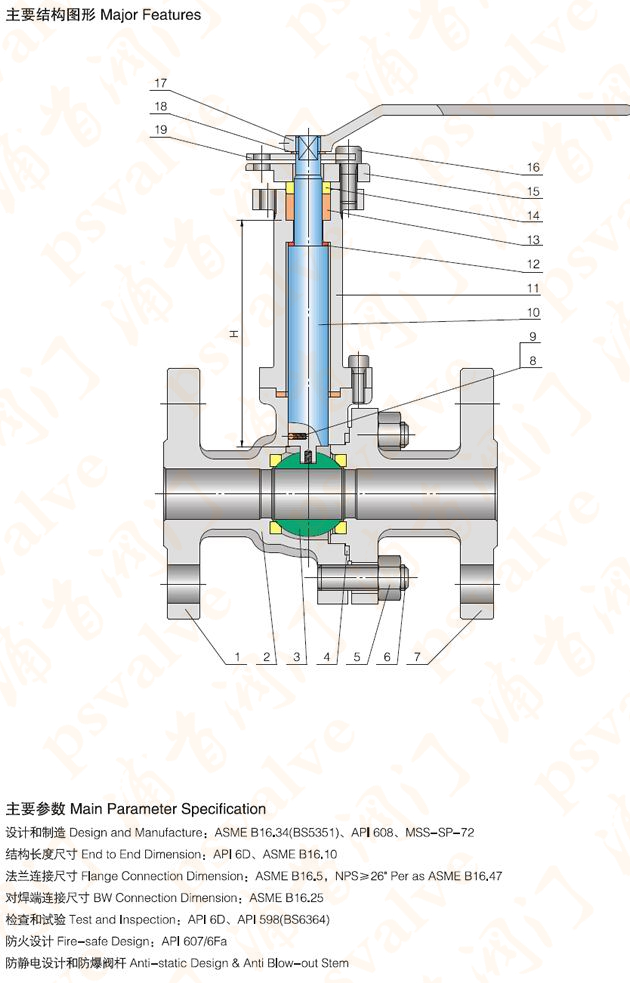

法蘭低溫球閥,不銹鋼低溫球閥尺寸,結構圖:
