產品名稱:鍛鋼低溫球閥
產品口徑:DN15-50
產品壓力:1.6MPa-32.0MPa
產品材質:鍛鋼,不銹鋼等

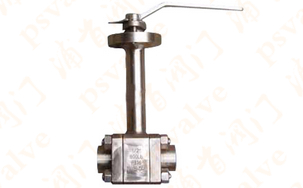

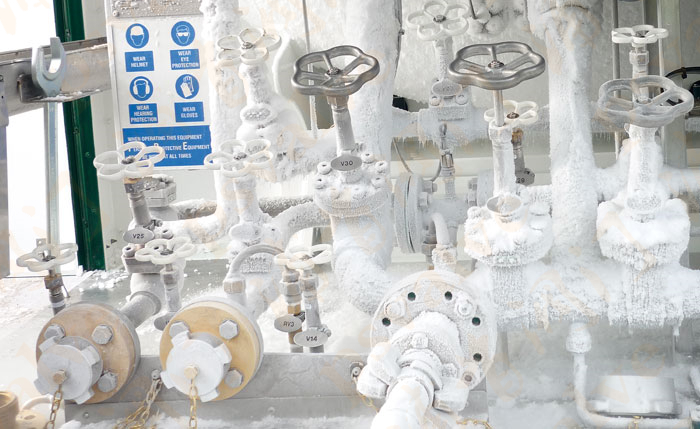

鍛鋼低溫球閥,鍛鋼承插焊低溫球閥分為低溫浮動球和低溫固定球兩類,用于截?cái)嗷蚪油ü苈分械牡蜏亟橘|(zhì),介質最低溫度不得低于-196度。鍛鋼低溫球閥,鍛鋼承插焊低溫球閥廣泛使用與,液化天然氣、氮?dú)?、氧氣、空氣、氫、氦、氬、甲烷?/p> 鍛鋼低溫球閥,鍛鋼承插焊低溫球閥結構特點: 結構設計及加工制造的特點 鍛鋼低溫球閥分為低溫浮動球閥和低溫固定球閥兩類,對于溫度高于-50℃,一般不采用長頸結構,對于溫度低于-50℃的球閥,頸部長度T一般為250mm,或根 據我公司的設計和計算確定.低溫球閥主要用于輸出液態低溫介質如乙烯、液氧、液氫、液氮、液氨、液態丙烷、液化天然氣、液化石油產品等,不但易燃易爆,而且在升溫時要?dú)饣瑲饣?時,體積膨脹數百倍。 材料選型液化天然氣閥門的材料非常重要,材質不合格,會造成殼體及密封面的外漏或內漏;零部件的綜合機械性能、強度和鋼度滿足不了使用要求甚至斷裂。導致液化天然 氣介質泄漏引起爆炸。因此,在開發、設計、研制液化天然氣閥門的過程中,材質是首要關鍵的問題。閥體、閥蓋采用:LCB(-46℃)、 LC3(-101℃)、CF8(304)(-196℃). 低溫處理我廠對所生產的低溫閥門經特殊的低溫處理,將粗加工的零件置于冷卻介質中數小時(2-6小時),以釋放應力,確保材料的低溫性能,保證精加工尺寸,以防閥門在低溫工況時,因溫度變化造成變形而導致的泄漏。 鍛鋼低溫球閥圖片 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 設計依據 | GB |
| 設計標準 | GB12237-89 |
| 結構長度 | GB12221-89 |
| 連接法蘭 | GB/T 9113-2000 JB/T79-94 |
| 試驗和檢驗 | JB/T 9092-99 |
材料及主要參數
| 序號 | 零件名稱 | AS to ASTM | SS to ASTM | ||
| Type A352 LCB | Type A352 LC3 | Type F304(L) | Type F304(L) | ||
| 1-2 | 閥體/閥蓋 | Type A352 LCB | Type A352 LC3 | A182 F304(L) | A182 F304(L) |
| 3 | 等長雙頭螺栓 | A193L7+鍍鎘 | A193 3 B8 | A193 B8 | A193 B8M |
| 4 | 螺母 | A193L7+鍍鎘 | A194 8 | A194 8 | A194 8M |
| 5,8 | 密封圈、墊片 | RTFE+Cu粉/尼龍1010/PPL | |||
| 6 | 球體 | A182 F304 | A182 F304(L) | A182 F304(L) | A182 F316(L) |
| 7 | 閥桿 | A182 F304 | A182 F304(L) | A182 F304(L) | A182 F316(L) |
| 9,10 | 止推片、填料 | RTFE+Cu粉/尼龍1010/PPL,碳素纖維 | |||
| 11 | 壓蓋 | A105N | A351 CF8 | ||
| 12 | 定位片 | A182 F321 | |||
| 13 | 扁螺母 | A194 4+鍍鎘 | A194 8 | A194 8 | A194 8 |
| 14 | 手柄 | A193 L7+鍍鎘 | A193 B8 | A193 B8 | A193 B8 |
| 15 | 圓柱銷 | Q235A | |||
| 適用溫度 | ≥-40°C | ≥-101°C | ≥-196°C | ||

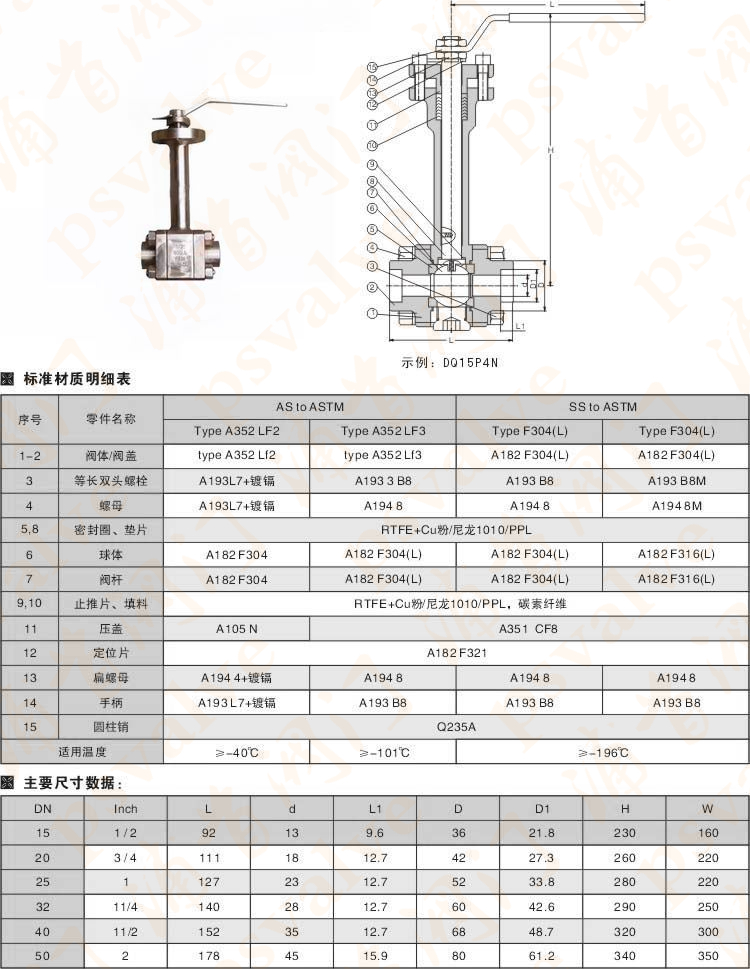

鍛鋼低溫球閥,鍛鋼承插焊低溫球閥尺寸結構圖:
