產品名稱：	一體式全焊接球閥	產品型號：	Q61F/N
驅動方式：	手動,渦輪,電動,氣動	連接形式：	焊接
結構形式：	一體式	密封結構：	軟密封
壓力范圍：	1.6MPa-4.0MPa	公稱通徑：	DN15-1200
常用材質：	鋼制,鍛鋼,不銹鋼等	銘牌：	浦首品牌

一體式全焊接球閥,Q61F一體式全焊接球閥主要適用于火力電站各種系統的管路上，切斷或接通管路介質。適用介質：水、蒸氣等非腐蝕性介質。鍛鋼閥門與其他閥門產品相比的特點是高溫高壓，獨特的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。
一體式全焊接球閥性能特點

密封性能可靠：密封件嵌于不銹鋼閥座內，金屬閥座尾端設有彈簧，當密封面磨損時，在彈簧作用下閥門繼續保持良好密封；

防火結構：密封面燒毀時，在彈簧力作用下，推動閥座與球體形成金屬密封；

自動泄壓功能：當閥門中腔介質，壓力超過彈簧預緊力，出口端閥座后退脫離球體，達到自動泄壓效果，泄壓后閥座自動復位；

輔助密封設置系統(可選)：密封面受損后，通過輔助密封系統像密封面注相應的密封劑即可修復密封面；

操作省力：球體由上下軸套支撐，減少摩擦。

一體式全焊接球閥產品用途：

城市燃?xì)猓喝細廨敵龉艿?、主干線及各支線供應管道等；

集中供熱：大型供熱設備輸出管線、主干線、支線；

熱交換機：管道及各回路啟閉；

鋼鐵 廠：各種流體管道、廢氣排放管道、煤氣和熱力供應管道、燃料供應管道；

各種工業設備：各種熱處理管道、各種工業煤氣和熱力管道。

一體式全焊接球閥主要參數：

口徑尺寸：DN15-DN1200

工作壓力：150~600LB，1.6MPa~10.0MPa

介質溫度：-29℃≈200℃

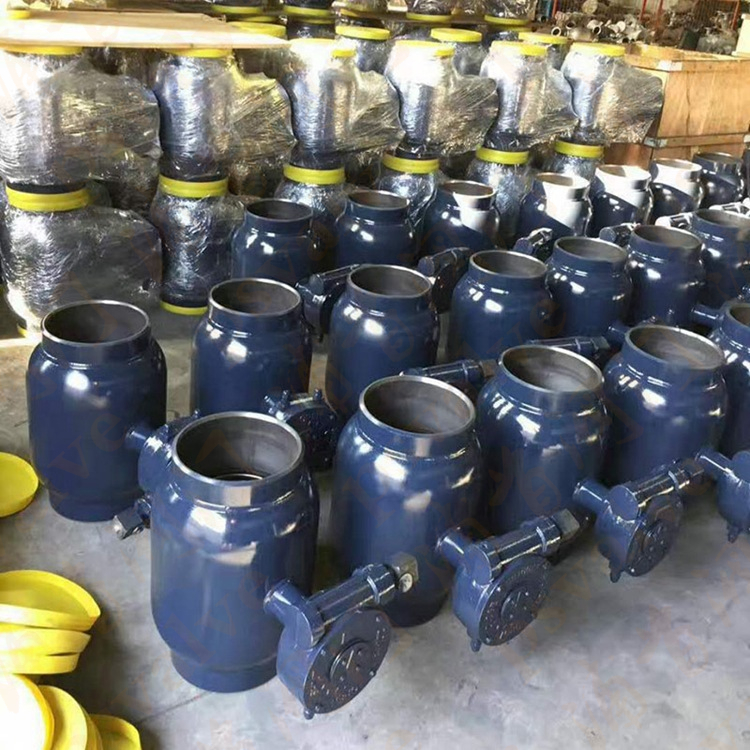

一體式全焊接球閥圖片

特性：

不會有外部泄漏等現象，由于閥座是由碳化特氟隆密封環及咖彈簧構成的,以對壓力和溫度的變化適應能力強,標注壓力和溫度范圍內不會產生任何泄滑。球體的加工過程有先進的計算機檢測儀跟蹤檢測,以球體的加工精度高。由于閥體材料跟管道材質一樣,會出現應力不均,不會由于地震及車輛經過地面時而產生變形，管道耐老化。密封環本體采用含量20%C(碳素)的PTFE材質，保障完全無泄漏(0%)。

閥體技術處理：

大家肯定見過全焊接球閥的閥體，都知道焊接接頭一般均設計為窄間隙厚壁埋弧焊，還有就是全焊接閥體大都為超大厚度筒狀焊接接頭。大家肯定想知道這是為什么吧？ 1：熱處理技術處理 厚壁多層焊接過程是金屬材料多次反復加熱和冷卻的過程，導致焊接接頭組織的不均勻性和劣質化，產生較高的殘留應力，甚至產生焊接缺陷。焊接又是該產品組裝后的最后一道工序，閥腔內有非金屬密封材料橡膠和聚四氟乙烯塑料，不能進行焊后熱處理。 2：接頭處處理 在閥體焊接接頭設計中，為對準和定位，在焊縫根部存在一條環形的裝配隙縫，這一隙縫在內部壓力和外部荷載作用下，將產生幾倍干正常工作應力的應力集中，同樣使工程師們難于處理。 閥體焊接接頭的根部縫隙的應力集中，殘留應力，組織劣質化成為閥體結構中的薄弱環節，為國內外閥門界關注，但又未見有任何解決這一問題的相關報道，成為這個產品結構邊界完整性的一個隱患。

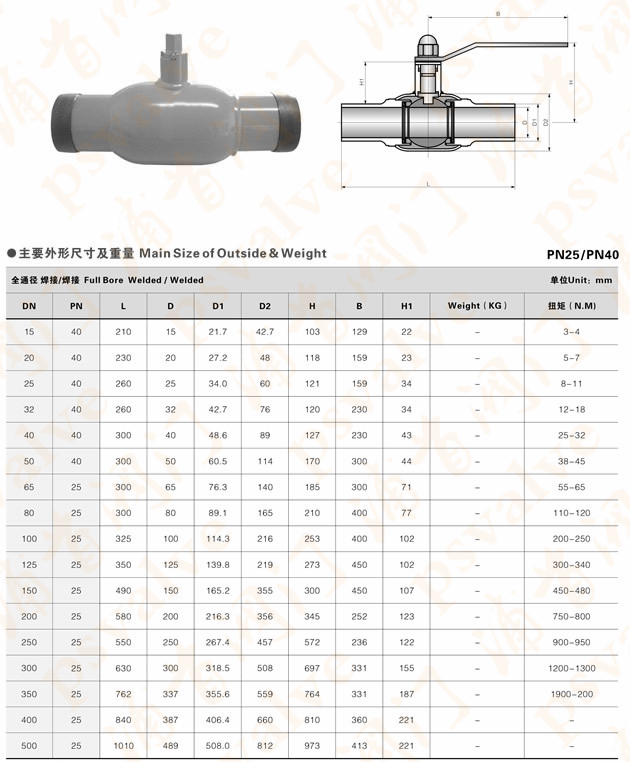

一體式全焊接球閥,Q61F一體式全焊接球閥尺寸圖:
