您現在的位置：首頁 > 各類閥門選型 > 球閥

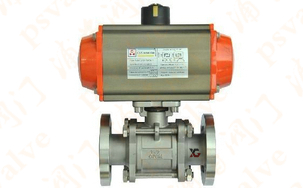

產品名稱：氣動高真空球閥

產品型號：GUQ
產品口徑：DN10-100
產品壓力：1.6MPa
產品材質：不銹鋼等

氣動高真空球閥,GUQ氣動真空球閥是在1.3×10-7～6×105Pa的真空系統中用來開啟或隔斷氣流的氣動閥門，氣動真空球閥廣泛適用各類氣體，液體等正、負壓力管道系統，符合GMP標準。由于真空球閥全通...

產品名稱：	氣動高真空球閥	產品型號：	GUQ
驅動方式：	氣動,手動,電動	連接形式：	法蘭,焊接
結構形式：	三片式	密封結構：	軟密封
壓力范圍：	1.6MPa	公稱通徑：	DN10-100
常用材質：	不銹鋼等	銘牌：	浦首品牌

氣動高真空球閥,GUQ氣動真空球閥是在1.3×10-7～6×105Pa的真空系統中用來開啟或隔斷氣流的氣動閥門，氣動真空球閥廣泛適用各類氣體，液體等正、負壓力管道系統，符合GMP標準。由于真空球閥全通道，又能達到超高真空要求，所以也能適用于加速器真空系統。

產品說明

GUQ氣動高真空球閥是通過電磁換向閥改變氣路方向，控制執行氣缸來驅動球閥，達到接通或切斷真空(壓力)系統管道路中的介質流。應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。可選配反饋信號裝置及電氣閥門定位器。

主要零件材料

閥體、閥蓋、閥桿：不銹鋼
密封件：四氟乙烯、丁腈橡膠、氟橡膠、PPL。

氣動高真空球閥實物圖

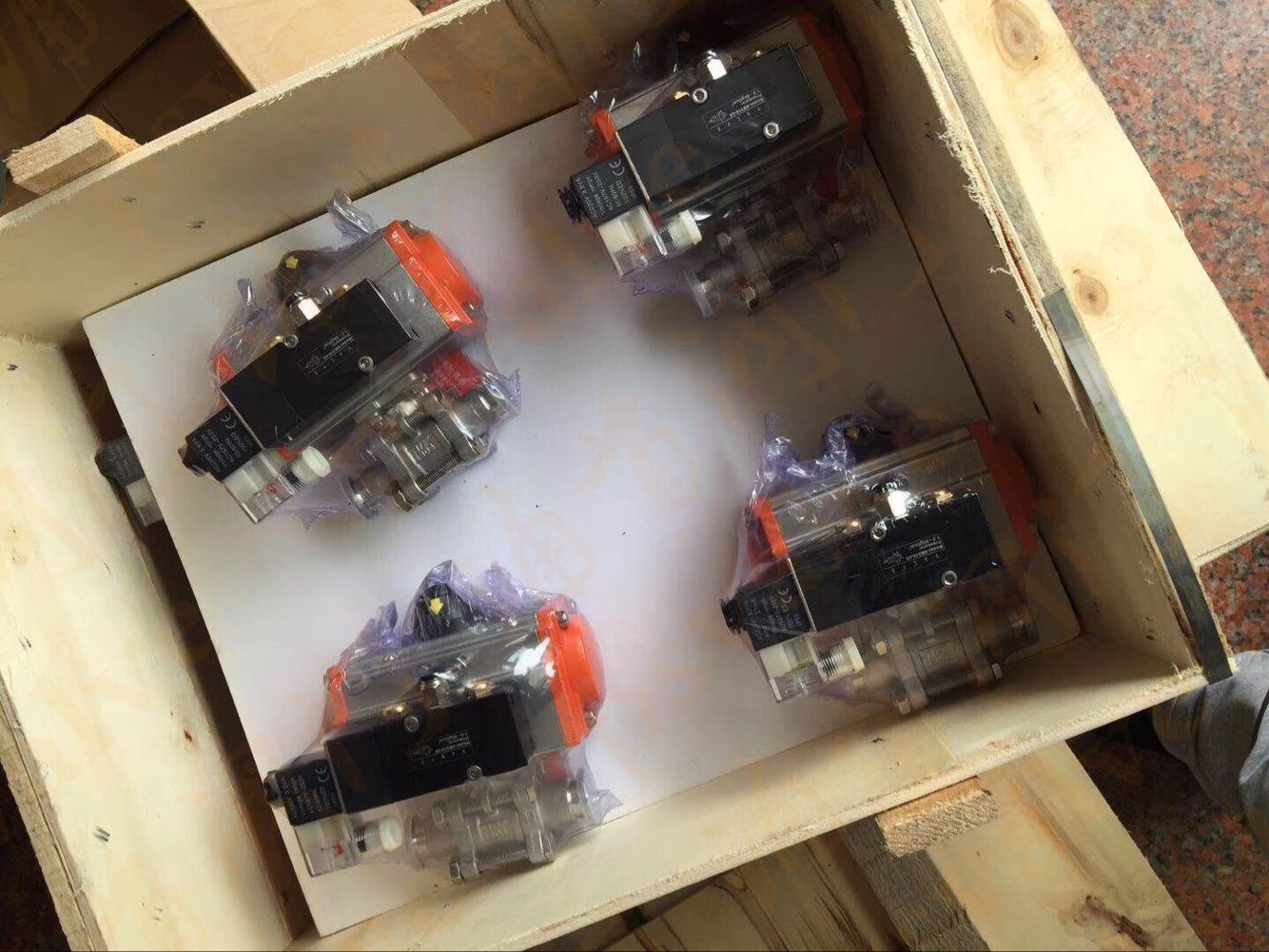

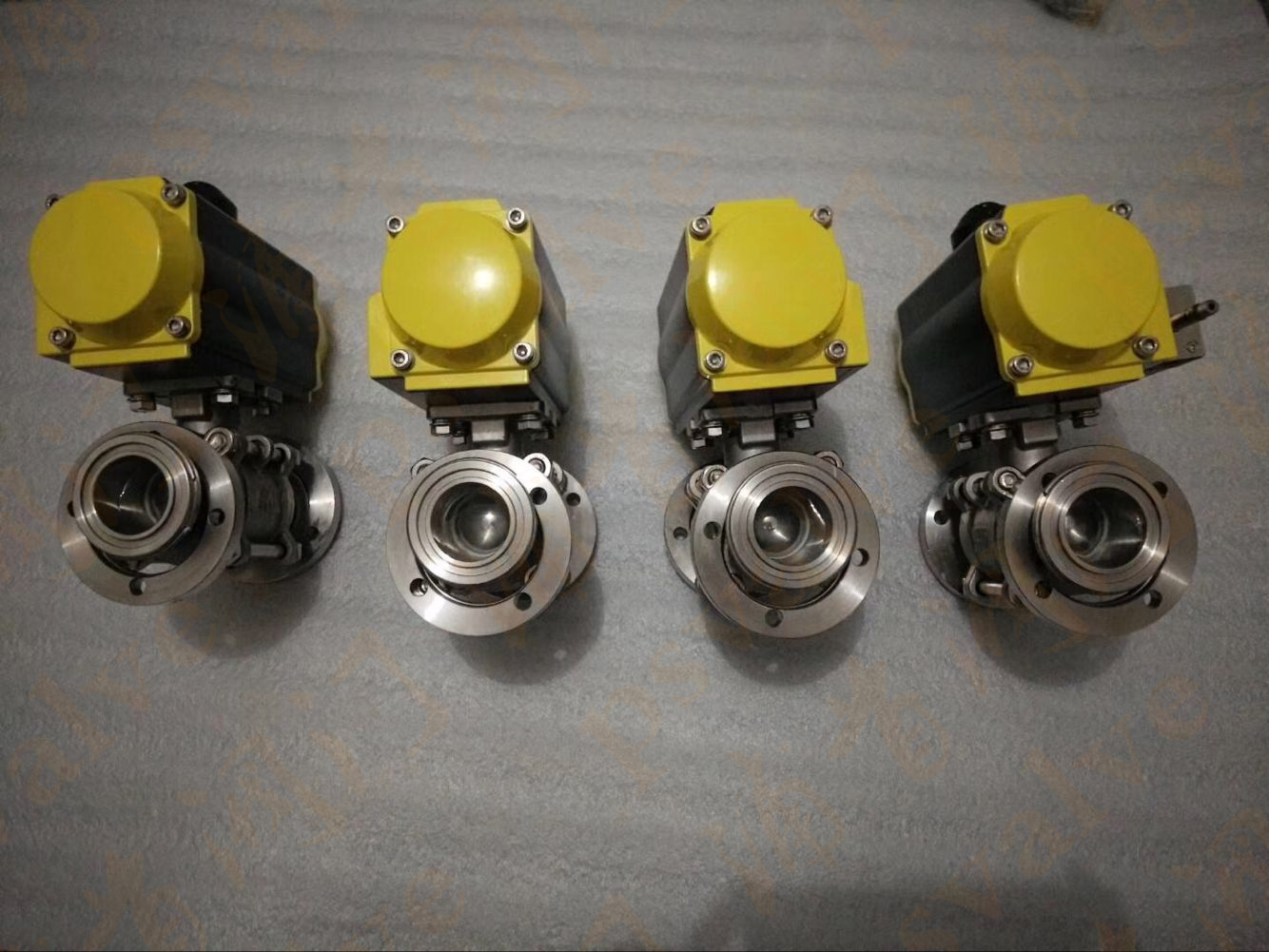

氣動高真空球閥(圖1) 氣動高真空球閥(圖2)

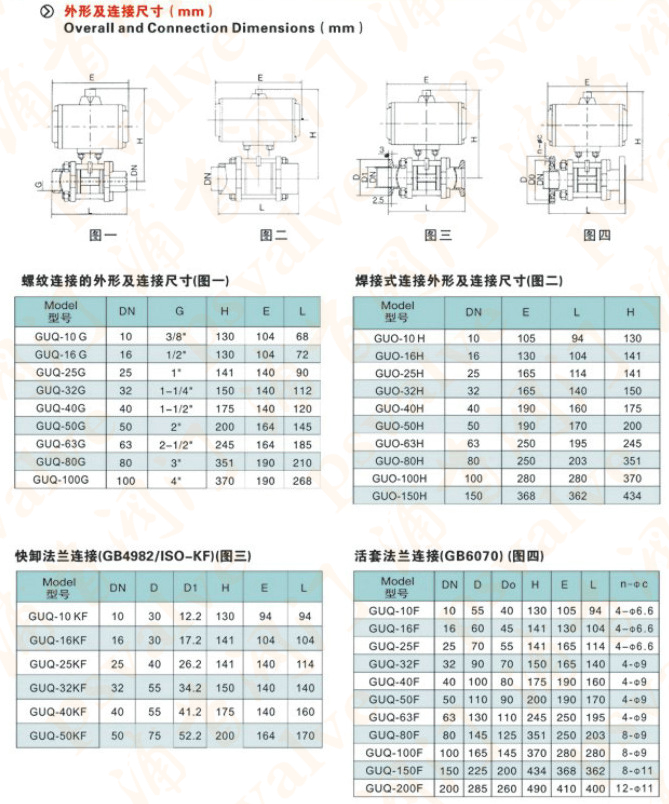

螺紋連接的外形及連接尺寸 (JB919)

Model型號	DN	G	H	E	L
GUQ-10(G)	10	1/4"	153	104	68
GUQ-16(G)	16	1/2"	155	104	72
GUQ-20(G)	20	3/4"	160	104	82
GUQ-25(G)	25	1"	163	140	90
GUQ-32(G)	32	1-1/4"	180	140	112
GUQ-40(G)	40	1-1/2"	186	140	120
GUQ-50(G)	50	2"	233	164	145
GUQ-63(G)	63	2-1/2"	272	164	185
GUQ-80(G)	80	3"	351	190	210
GUQ-100(G)	100	4"	370	190	268

活套法蘭連接的外形及連接尺寸 (GB6070)

Model型號	DN	D	Do	H	E	L	n-φc
GUQ-10(F)	10	55	40	153	105	84	4-φ6.6
GUQ-16(F)	16	60	45	155	130	84	4-φ6.6
GUQ-25(F)	25	70	55	163	165	114	4-φ6.6
GUQ-32(F)	32	90	70	180	165	140	4-φ9
GUQ-40(F)	40	100	80	186	190	160	4-φ9
GUQ-50(F)	50	110	90	233	190	170	4-φ9
GUQ-63(F)	63	130	110	272	250	195	4-φ9
GUQ-80(F)	80	145	125	351	250	203	8-φ9
GUQ-100(F)	100	165	145	370	280	280	8-φ9

快卸法蘭連接的外形及連接尺寸 (GB4982)

Model型號	DN	D1	D	H	E	L
GUQ-10(KF)	10	12.2	30	153	104	84
GUQ-16(KF)	16	17.2	30	155	104	84
GUQ-25(KF)	25	26.2	40	163	140	114
GUQ-32(KF)	32	34.2	55	180	140	140
GUQ-40(KF)	40	41.2	55	186	140	160
GUQ-50(KF)	50	52.2	75	233	164	170
