您現在的位置：首頁 > 各類閥門選型 > 球閥

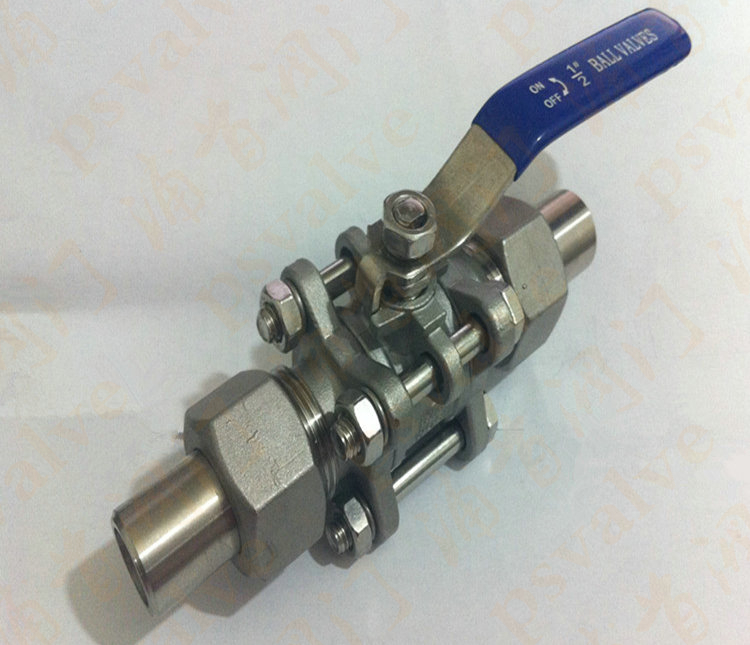

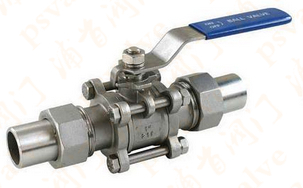

產品名稱：三片式活接對焊球閥

產品型號：Q61F/Q21F
產品口徑：DN6-100
產品壓力：1.6MPa-6.4MPa
產品材質：WCB,不銹鋼等

Q21F三片式活接對焊球閥適用于PN1.0～6.4MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材...

產品名稱：	三片式活接對焊球閥	產品型號：	Q61F/Q21F
驅動方式：	手動,電動,氣動	連接形式：	對焊,螺紋,法蘭,焊接,卡套
結構形式：	三片式	密封結構：	軟密封,硬密封
壓力范圍：	1.6MPa-6.4MPa	公稱通徑：	DN6-100
常用材質：	WCB,不銹鋼等	銘牌：	浦首品牌

Q21F三片式活接對焊球閥適用于PN1.0～6.4MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

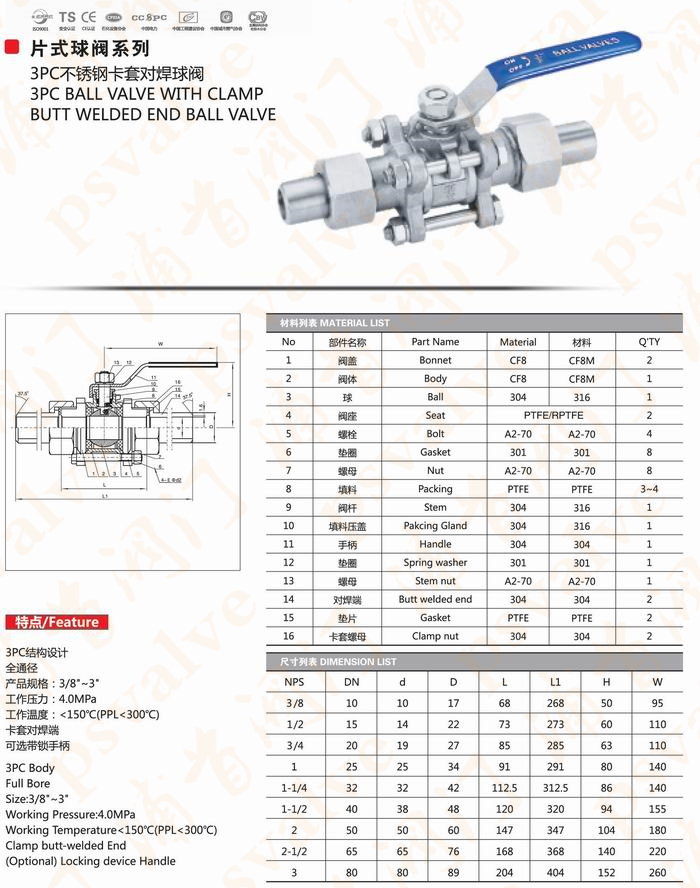

1.產品名稱：三片式帶卡套對焊球閥
工程通徑：1/4”~4”(DN6~DN100)
工程壓力：1.6~6.4MPa
主體材料：304（CF8）、316（CF8M）
適用溫度℃-20℃-232℃-350℃ 3.適用介質水、油、氣體及某些腐蝕性液體(W.O.G)

產品特征

公稱壓力	1.6-6.4MPa
適用穩定范圍	-20～232℃～350℃
適用介質	水、油、氣及某些腐蝕性液體（W。O。G）
對焊標準(BW)	GB12224.ANSIB16.25

主要零件材料

零件名稱	材質
閥體	不銹鋼CF8M	碳鋼WCB
密封圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
閥蓋	不銹鋼CF8M	碳鋼WCB
球體	不銹鋼SS316	不銹鋼SS304
閥桿	不銹鋼SS316	不銹鋼SS316
螺母	不銹鋼SS304	不銹鋼SS304
墊圈	不銹鋼SS304	不銹鋼SS304
手柄套	塑料	塑料
手柄	不銹鋼SS304	不銹鋼SS304
閥桿螺母	不銹鋼SS304	不銹鋼SS304
填料壓蓋螺母	不銹鋼SS304	不銹鋼SS304
填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
止推墊圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
螺栓	不銹鋼SS304	不銹鋼SS304
