您現在的位置：首頁 > 各類閥門選型 > 球閥

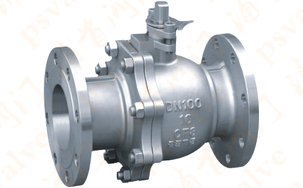

產品名稱：國標球閥

產品型號：Q41F
產品口徑：DN15-200
產品壓力：1.6MPa-10MPa
產品材質：鑄鋼,不銹鋼等

應用范圍：國標球閥,國標浮動式球閥廣泛適用于國內鋼鐵廠、石油、化工、煤氣、鍋爐、造紙、紡織、藥類、食品、船舶、供排水、能源、多晶硅、電力等行業工業管道。國標球閥,國標浮動式球閥設計標準：設計和制造標準...

產品名稱：	國標球閥	產品型號：	Q41F
驅動方式：	手動,電動,氣動	連接形式：	法蘭
結構形式：	浮動式	密封結構：	軟密封,硬密封
壓力范圍：	1.6MPa-10MPa	公稱通徑：	DN15-200
常用材質：	鑄鋼,不銹鋼等	銘牌：	浦首品牌

應用范圍：國標球閥,國標浮動式球閥廣泛適用于國內鋼鐵廠、石油、化工、煤氣、鍋爐、造紙、紡織、藥類、食品、船舶、供排水、能源、多晶硅、電力等行業工業管道。

國標球閥,國標浮動式球閥設計標準：
設計和制造標準按照: GB12237；
結構長度按照: GB12221；
法蘭端尺寸按照：JB/T79,GB9113,HG20592等；
螺紋端尺寸按照：JB/T7306；
對焊端尺寸按照：JB/T12224
承插口尺寸按照：JB/T1751
檢驗和測試按照: JB/T 9092、GB/T13927；

美標浮動球閥設計標準：
設計和制造標準按照: ASME B16.34,API6D等；
結構長度按照: ASME B16.10；
法蘭端尺寸按照：ASME B16.5；
螺紋端尺寸按照：ANSI B1.20.1；
對焊端尺寸按照：ANSI B16.25
承插口尺寸按照：ANSI B16.11
檢驗和測試按照: API598；
防火設計按照：API607；

國標球閥,國標浮動式球閥閥壓力范圍：
國標壓力：1.0Mpa,1.6Mpa,2.5Mpa,4.0Mpa,6.4Mpa,10.0Mpa
美標磅級：150LB,300LB,400LB,600LB,900LB,1500LB

★浮動球閥耐溫說明：
PTFE密封面材料（-29℃≤t≤180 ℃）；
對位聚苯密封面材料（-29℃≤t≤250 ℃）；
合金鋼密封材料（-29℃≤t≤650 ℃）
主體材質及密封面材質選擇不同，耐溫有差異。
具體請咨詢本公司業務員幫你選型。

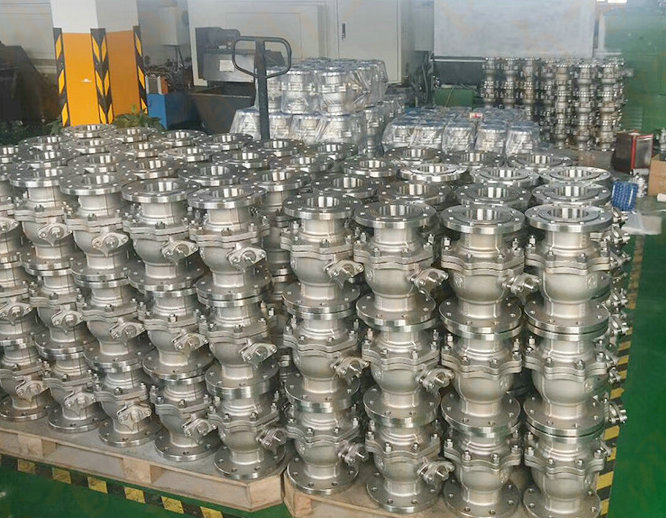

國標球閥實物圖

主要性能規范 Capability Criterion

設計與制造	結構長度	法蘭尺寸	壓力-溫度	試驗-檢驗
GB122237	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

壓力試驗 Pressure Test

公稱壓力NominalPressure	1.6	2.5	4.0
強度試驗 Shell Test	2.4	3.8	6.0
水密封試驗 Water Seal Test	1.8	2.8	4.4
氣密封試驗 Air Seal Test	0.4-0.7

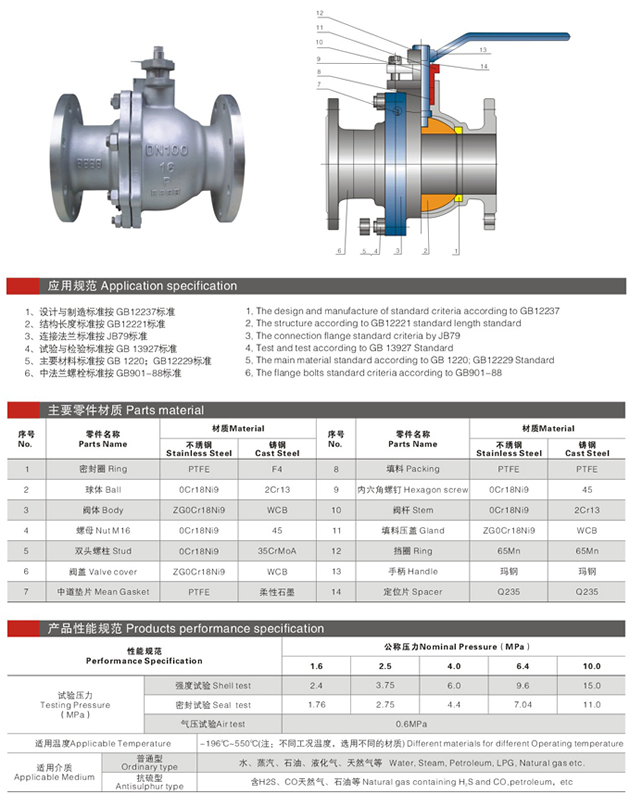

主要零件材料 Materials Of main Parts

閥體 Body	WCB	ZG1Cr18Ni9Ti	CF8	CF3	ZG1Cr18Ni12Mo2Ti	CF8M	CF3M
球體閥桿 Ball Stem	304	1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
閥座 Seat	聚四氟乙烯PTFE 加坡纖增強聚四氟乙烯PTFE+Glass 對位聚笨PPL
墊片 Shim	聚四氟乙烯PTFE 不銹鋼/柔性石墨Stainless Steel/flexible Graphite 齒形墊片Tooth Profile Gasket
閥桿座 Stem Seat	聚四氟乙烯PTFE 不銹鋼/柔性石墨 Stainless Steel/Flexible Graphite
填料 Packing	聚四氟乙烯PTFE 增強柔性石墨 Enhanced Flexible Graphite
填料壓蓋 Gland		1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
溫度 Temperature	-29℃～150℃(聚四氟乙烯 PTFE) -29℃～200℃(加玻纖增強聚四氟乙烯 PTFE+GLASS) -29℃～300℃(對位聚笨 PPL) -29℃～550℃(金屬硬密封)
介質 Medium	水蒸汽油品 Water steam Oil goods	硝酸類 Nitric Acid		強氧化介質 strongey oxidable medium	醋酸類 Acetic Acid		尿素類Urea

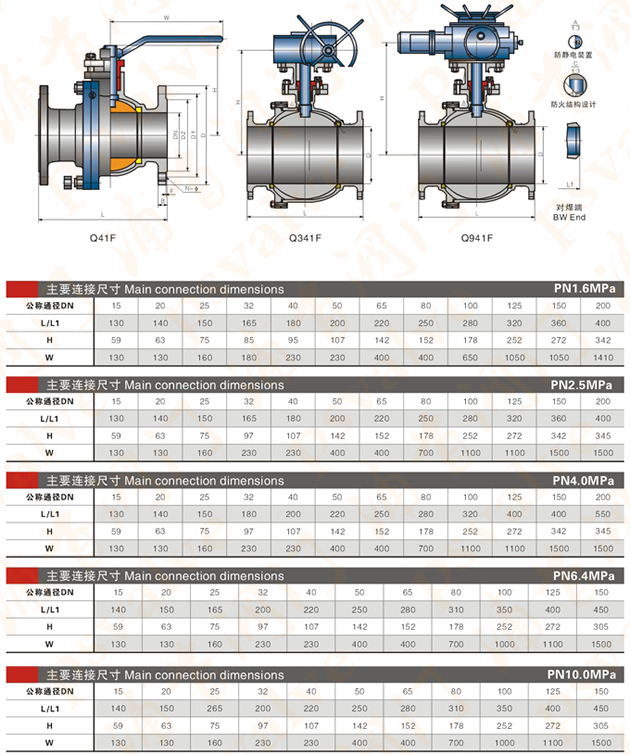

主要外型尺寸 Main outer Size

1.6MPa	DN	L	D	D1	D2	b	n-φd	H	D0
凸面法蘭 RF Q41F-16C Q41PPL 16C 16P 16R	15	130	95	65	45	14	4-14	78	140
	20	140	105	75	55	14	4-14	84	160
	25	150	115	85	65	14	4-14	95	180
	32	165	135	100	78	16	4-18	150	250
	40	180	145	110	85	16	4-18	150	300
	50	200	160	125	100	18	4-18	170	350
	65	220	180	145	120	20	4-18	195	350
	80	250	195	160	135	20	8-18	215	400
	100	280	215	180	155	20	8-18	250	500
	125	320	245	210	185	22	8-18	265	600
	150	360	280	240	210	24	8-23	270	800
	200	400	335	295	265	26	12-23	330	1200
2.5MPa	15	130	95	65	45	16	4-14	103	140
凸面法蘭 RF Q41F-25C Q41PPL 25C 25P 25R	20	140	105	75	55	16	4-14	112	160
	25	150	115	85	65	16	4-14	123	180
	32	165	135	100	78	18	4-18	150	250
	40	180	145	110	85	18	4-18	156	300
	50	200	160	125	100	20	8-18	172	350
	65	220	180	145	120	22	8-18	197	350
	80	250	195	160	135	22	8-23	222	400
	100	280	230	190	160	24	8-23	253	500
	125	320	270	220	188	28	8-25	275	600
	150	360	300	250	218	30	8-25	286	800
	200	400	360	310	278	34	12-25	340	1200

規格主要尺寸 Size Main Dimensions

4.0MPa	DN	L	D	D1	D2	D6	b	n-φd	H	D0
凹凸法蘭 MFM Q41F-40C Q41PPL 40C 40P 40R	15	130	95	65	45	40	16	4-14	103	140
	20	140	105	75	55	51	16	4-14	112	160
	25	150	115	85	65	58	16	4-14	123	160
	32	180	135	100	78	66	18	4-18	150	250
	40	200	145	110	85	76	18	4-18	156	250
	50	220	160	125	100	88	20	4-18	172	350
	65	250	180	145	120	110	22	8-18	197	350
	80	280	195	160	135	121	22	8-18	222	450
	100	320	230	190	160	150	24	8-23	253	450
	125	400	270	220	188	176	28	8-25	275	600
	150	400	300	250	218	204	30	8-25	286	800
	200	550	375	320	282	260	38	12-30	340	1200
6.4MPa	15	165	105	75	55	40	18	4-14	105	140
凹凸法蘭 MFM Q41F-64C Q41PPL 64 64P 64R	20	190	125	90	68	51	20	4-18	125	160
	25	216	135	100	78	58	22	4-18	135	250
	32	229	150	110	82	66	24	4-23	150	350
	40	241	165	125	95	76	24	4-23	165	350
	50	292	175	135	105	88	26	4-23	175	450
	65	330	200	160	130	110	28	8-23	200	450
	80	356	210	170	140	121	30	8-23	210	600
	100	432	250	200	168	150	32	8-25	250	700
	125	508	295	240	202	176	36	8-30	295	1100
	150	559	340	280	240	204	38	8-34	340	1500
