襯氟球閥,襯氟塑料球閥,內襯四氟球閥,襯F46球閥具有超強的耐腐蝕性能，由于受阻于壓力、和溫度的影響，不能廣泛的使用到各個腐蝕領域上，襯氟類的氟塑料包括有PO、F46、F4、PFA最為常見的，襯氟閥門。
襯氟球閥概述：
襯氟球閥，襯氟球閥就是將通用的浮動球閥進行更改，使閥體的內壁、內件外部全都覆蓋上氟塑料，凡是有介質接觸的地方都襯有氟塑料，從而達到耐腐蝕性能。
襯氟球閥適用范圍：
內腔及球體均采用高壓注塑工藝襯有耐腐蝕、耐老化的氟塑料，故具有可靠的耐腐蝕性和密封性。廣泛用于化工、石油、冶金、藥類等工業部門，實現對生產過程中酸、堿等強腐蝕介質的調節或切斷，在水處理過程控制中使用效果最明顯。

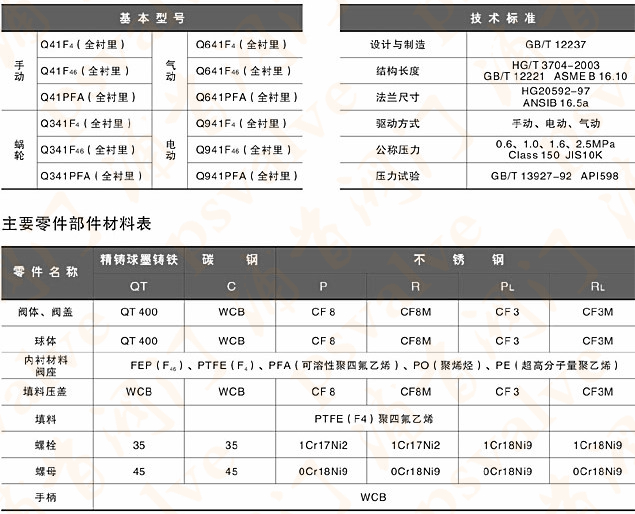

襯氟球閥基本型號

襯氟球閥技術規范

襯氟球閥主要零部件材料表

1.0MPa主要外形和連接尺寸

1.6MPa主要外形和連接尺寸

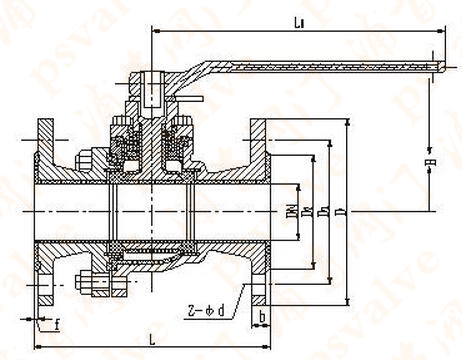

【襯氟球閥結構圖片】

為您提供Q41F46襯氟球閥結構圖，本結構圖希望對您有所幫助。

1、Q41F46襯氟球閥結構設計的主要依據國家相關標準規定設計。

2、Q41F46襯氟球閥所采用的通用做法和標準構件圖集。

3、如有特殊Q41F46襯氟球閥構件需作結構性能檢驗時，應指出檢驗的方法與要求。

4、Q41F46襯氟球閥主要根據剖面、長度、高度、外形等作出說明。

5、Q41F46襯氟球閥所選用結構材料的品種、規格、性能及相應的產品標準。

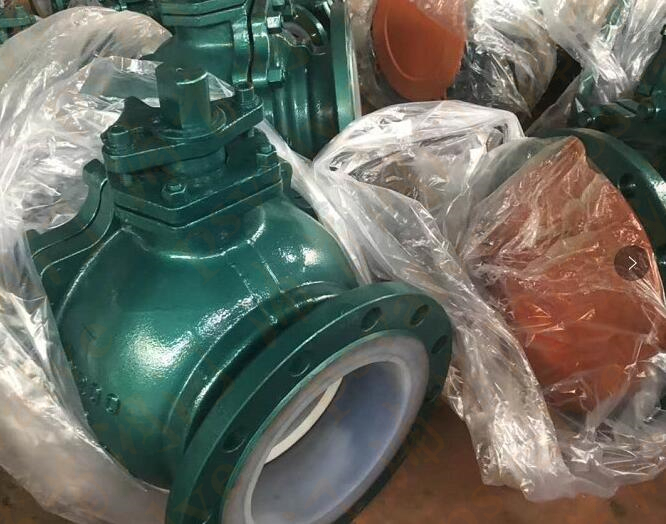

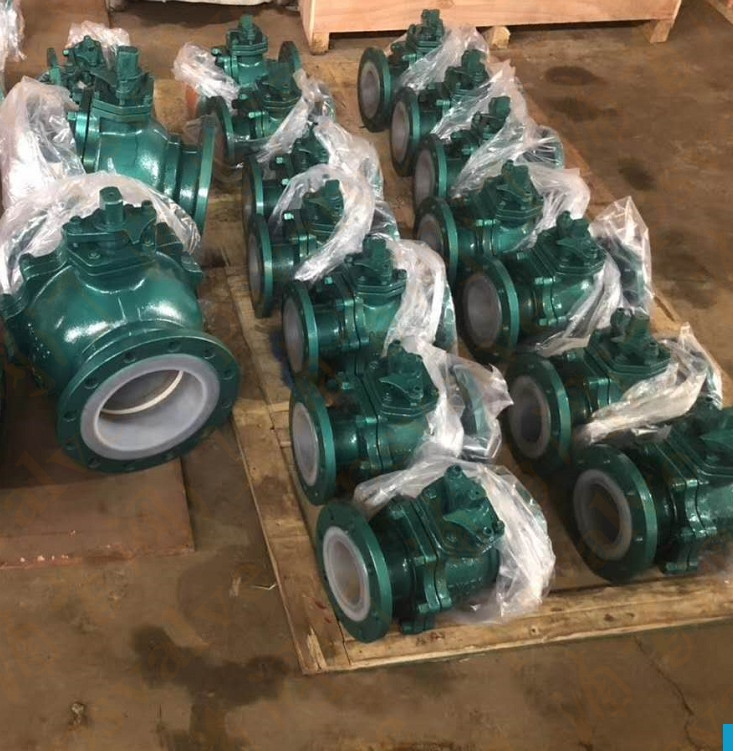

【襯氟球閥實物圖】

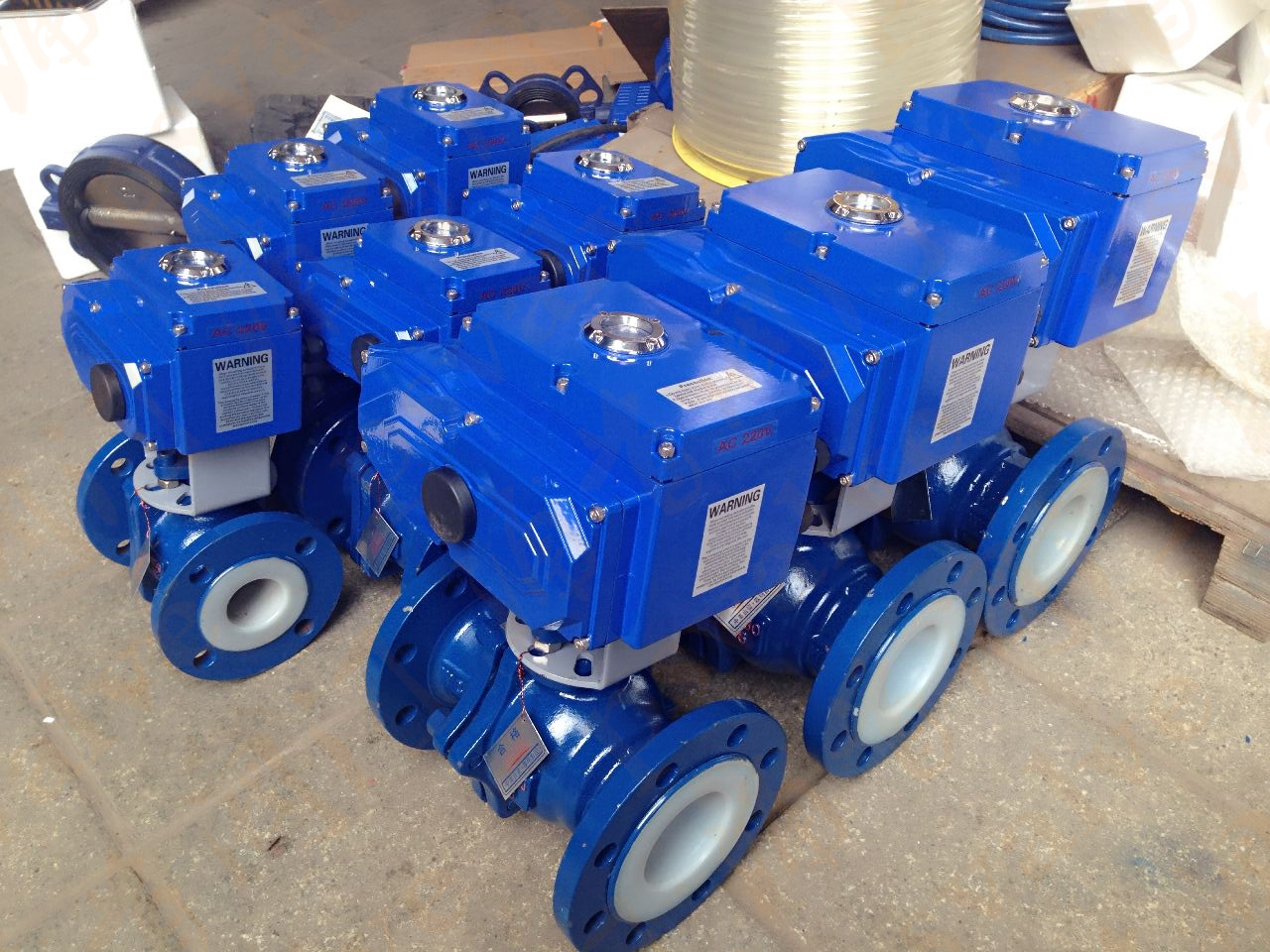

電動襯氟球閥實物圖

【結構總結】

Q41F46襯氟球閥結構主要是給安裝單位提供具有更好的了解該Q41F46襯氟球閥的外形結構、使用時考慮到工況、環境等因數在應用中有著更合理的計劃規范，不會在安裝時產生空間使用不合理等常見問題。

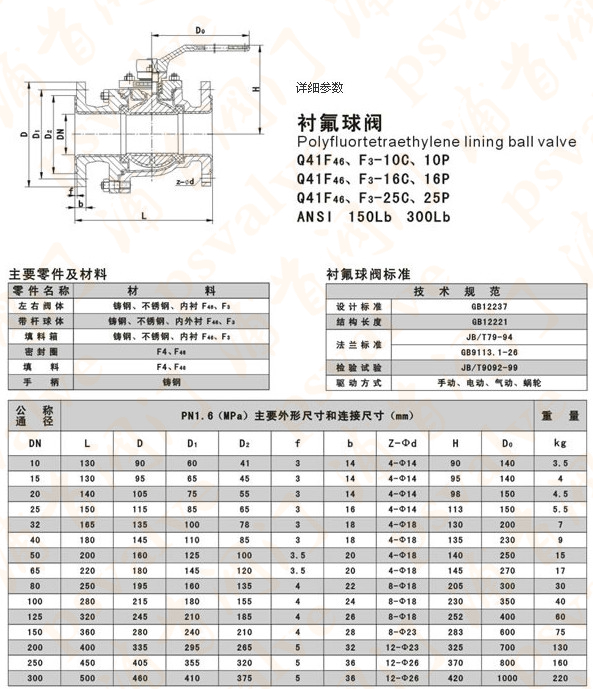

襯氟球閥_(襯氟塑料,內襯四氟,襯F46)球閥尺寸圖:
