您現在的位置：首頁 > 各類閥門選型 > 蝶閥

產品名稱：法蘭蝶閥

產品型號：D41X,D341X
產品口徑：DN50-1200
產品壓力：1.0MPa-1.6MPa
產品材質：鑄鐵,球墨鑄鐵,WCB,不銹鋼等

法蘭蝶閥,法蘭軟密封蝶閥由于本產品蝶閥采用的是偏心原理設計,使密封面的空間運軌跡達到理想化，密封面相互之間無摩擦、無干涉，加之密封材料選擇得當，從而使蝶閥的密封性、耐磨性等得到了可靠的保證，具主要特點...

產品名稱：	法蘭蝶閥	產品型號：	D41X,D341X
驅動方式：	手動,渦輪,電動,氣動	連接形式：	法蘭
結構形式：	偏心,中線	密封結構：	軟密封,硬密封
壓力范圍：	1.0MPa-1.6MPa	公稱通徑：	DN50-1200
常用材質：	鑄鐵,球墨鑄鐵,WCB,不銹鋼等	銘牌：	浦首品牌

法蘭蝶閥,法蘭軟密封蝶閥由于本產品蝶閥采用的是偏心原理設計,使密封面的空間運軌跡達到理想化，密封面相互之間無摩擦、無干涉，加之密封材料選擇得當，從而使蝶閥的密封性、耐磨性等得到了可靠的保證，具主要特點如下：

產品特點

1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐弱腐蝕，使用壽命長等特點。

制造規范設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999

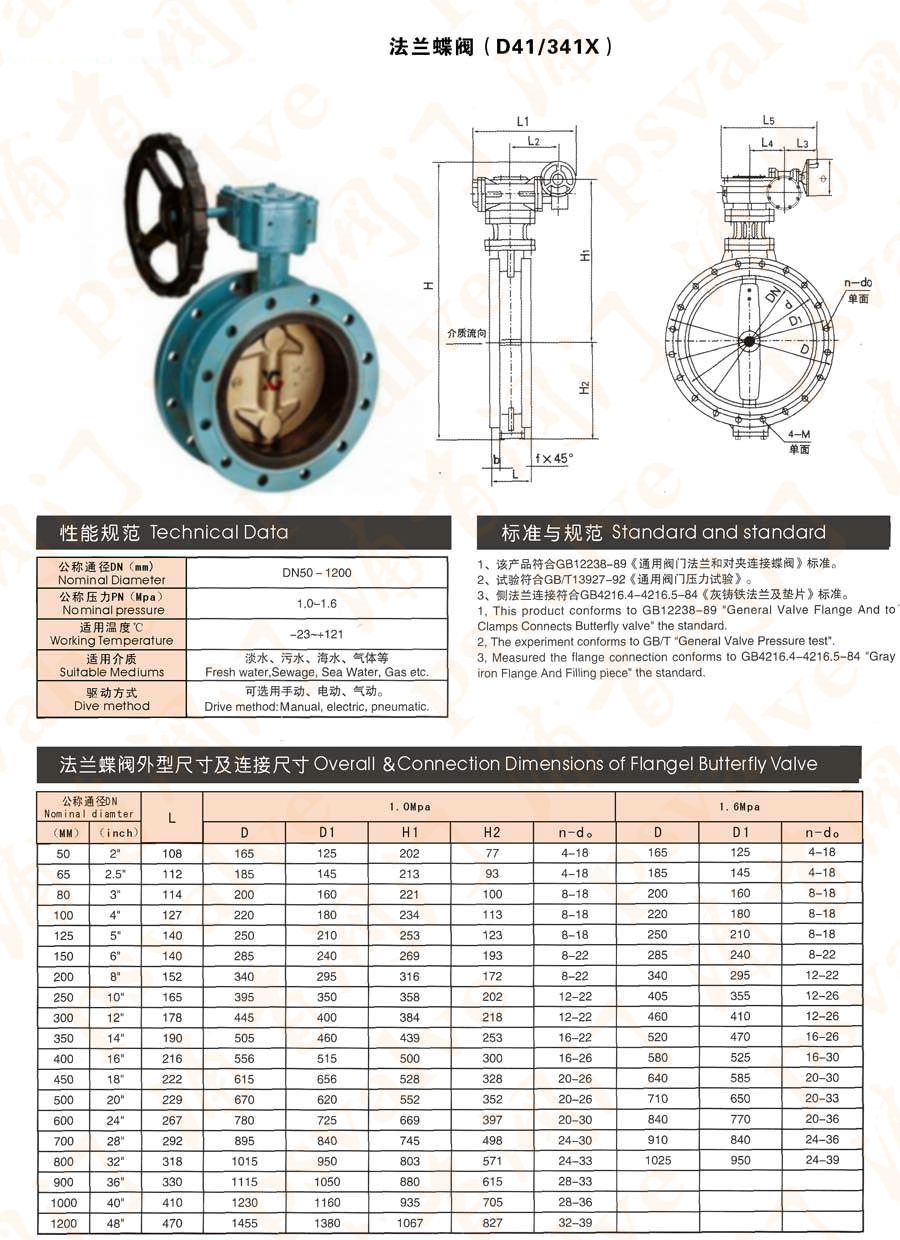

法蘭蝶閥(圖1)

法蘭蝶閥,法蘭軟密封蝶閥技術參數

公稱通徑	DN（mm）	50～2000
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。
零件名稱	材料
閥體	球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
蝶板	鑄鋼、不銹鋼及特殊材料
密封圈	各種橡膠、聚四氟
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨O

密封材料選用和適用溫度

材料品種	氯丁橡膠	丁晴橡膠	乙丙橡膠	聚四氟乙烯	硅橡膠	氟橡膠	天然橡膠	尼龍
英語簡稱	CR	NBR	EPDM	PTFE	SI	VITON	NR	PA
型號代號	X或J	XA或JA	XB或JB	F或XC、JC	XD或JD	XE或JE	X1	N
耐最高溫度	82℃	93℃	150℃	232℃	250℃	204℃	85℃	93℃
耐最低溫度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃	-20℃	-73℃
適用工作溫度	0~+80℃	-20~+82℃	-40~+125℃	-30~+150℃	-70~+150℃	-23~+150℃	-20~+85℃	-30~+93℃
