您現在的位置：首頁 > 各類閥門選型 > 蝶閥

產品名稱：氣動伸縮蝶閥

產品型號：SD643H
產品口徑：DN50～1000
產品壓力：1.0MPa-1.6Mpa
產品材質：鑄鐵,WCB,不銹鋼等

氣動伸縮蝶閥應用范圍氣動法蘭式伸縮蝶閥在一定范圍內可軸向伸縮，也能在一定的角度范圍內克服管道對接不同軸而產生的偏移，能極大的方便閥門管道的安裝與拆卸。適用在食品、飲料、醫藥純凈管路及工業環保、水處理、...

產品名稱：	氣動伸縮蝶閥	產品型號：	SD643H
驅動方式：	氣動,電動,手動	連接形式：	法蘭
結構形式：	雙偏心	密封結構：	金屬硬密封,軟密封可選
壓力范圍：	1.0MPa-1.6Mpa	公稱通徑：	DN50～1000
常用材質：	鑄鐵,WCB,不銹鋼等	銘牌：	浦首品牌

氣動伸縮蝶閥應用范圍
氣動法蘭式伸縮蝶閥在一定范圍內可軸向伸縮，也能在一定的角度范圍內克服管道對接不同軸而產生的偏移，能極大的方便閥門管道的安裝與拆卸。適用在食品、飲料、醫藥純凈管路及工業環保、水處理、高層建筑、給排水管路作啟閉或調節介質流量之用。
氣動伸縮蝶閥采用標準：法蘭連接尺寸 GB4216.4-84;GB9115.8-8
結構長度GB12221-89
壓力試驗GB/T13927-92;ZBJ16006-90

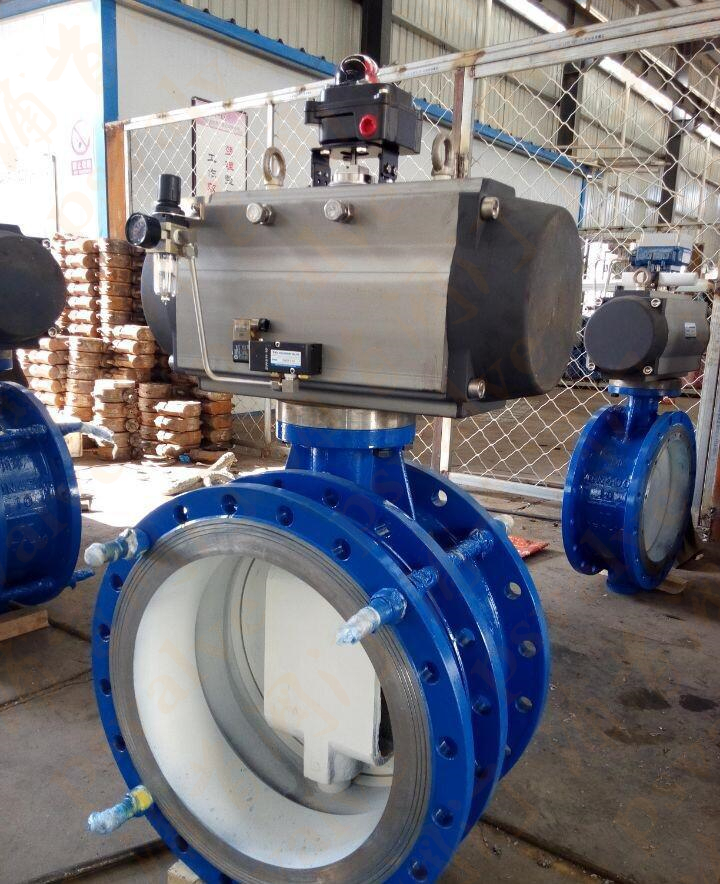

氣動伸縮蝶閥(圖1)

技術參數

公稱通經DN（mm）		50～1000		50～1000
公稱壓力PN（MPa）		0.6	1.0	1.6
密封試驗（MPa）		0.66	1.1	1.76
強度試驗（MPa）		0.9	1.5	2.4
適用溫度	軟密封	X:-40℃～90℃;XF:-20℃～200℃
	硬密封	碳鋼:-29℃～425℃不銹鋼-40℃～650℃
適用介質		水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率		符合GB/T13927-92標準
驅動方式		蝸輪傳動、電動、氣動、液動

零件材質

零件名稱	材料
閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈	橡膠、聚四氟、聚內脂、不銹鋼
閥桿	2Cr13、不銹鋼、鉻鉬鋼
伸縮管	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼
填料	柔性石墨
