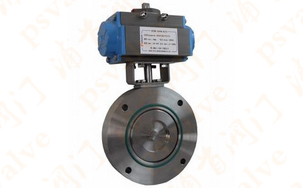

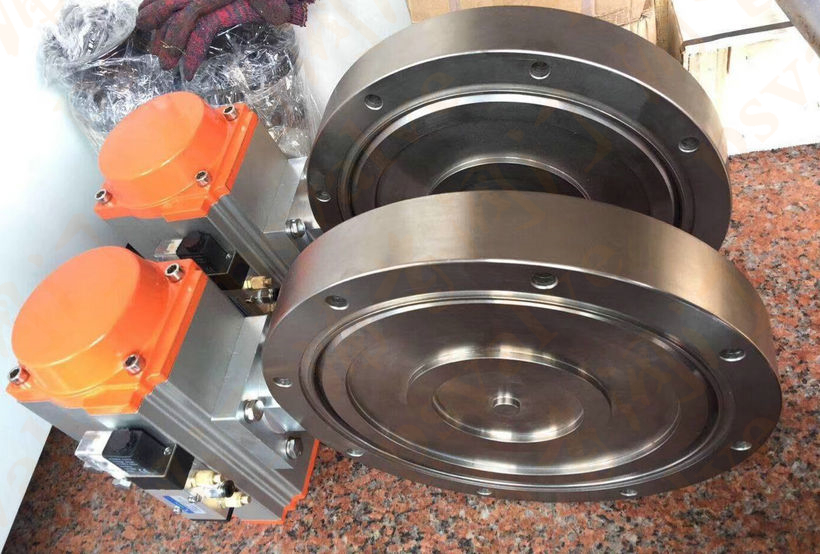

產品名稱：氣動真空蝶閥

產品型號：GIQ
產品口徑：DN32-1200
產品壓力：1.0MPa-1.6Mpa
產品材質：WCB,不銹鋼等

GIQ型氣動高真空蝶閥是通過電磁換向閥改變氣路方向，控制執行氣缸驅動蝶閥作啟閉運動。高真空蝶閥用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。氣動高真空蝶閥可選配反饋信號裝置及電氣閥...

產品名稱：	氣動真空蝶閥	產品型號：	GIQ
驅動方式：	氣動,電動,手動	連接形式：	對夾法蘭
結構形式：	中線	密封結構：	軟密封
壓力范圍：	1.0MPa-1.6Mpa	公稱通徑：	DN32-1200
常用材質：	WCB,不銹鋼等	銘牌：	浦首品牌

GIQ型氣動高真空蝶閥是通過電磁換向閥改變氣路方向，控制執行氣缸驅動蝶閥作啟閉運動。高真空蝶閥用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。氣動高真空蝶閥可選配反饋信號裝置及電氣閥門定位器。

氣動高真空蝶閥主要零件材料
閥體、閥蓋、閥桿：碳鋼或不銹鋼
密封圈：NBR、氟橡膠。

高真空氣動蝶閥主要技術性能
適用范圍： 105 ~1.3×10-4 Pa
閥門漏率： ≤1.3×10-4 Pa.L/S
適用溫度： -25~+80℃(NBR)；-30~+150℃(氟橡膠)
安裝方向：任意

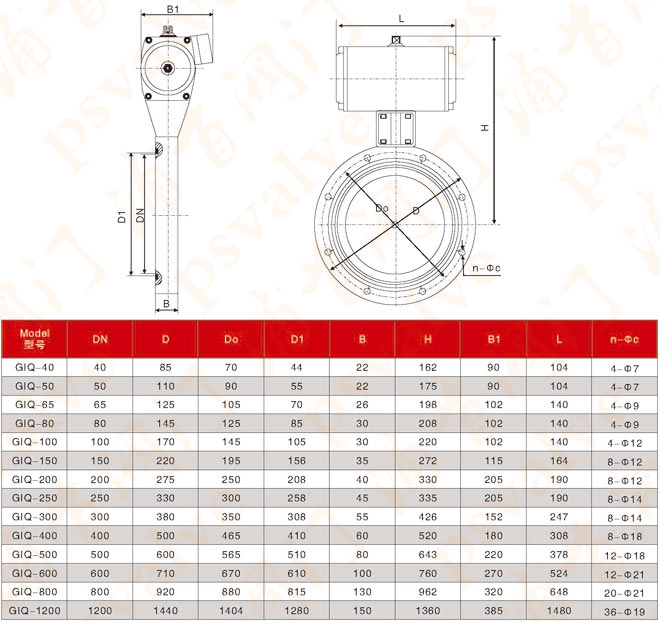

氣動高真空蝶閥技術參數：

適用范圍(Pa)	10(5)~1.3×10(-5 )
閥門漏率(Pa.L/S)	≦1.3×10-6
介質溫度（℃）	-25~80(NBR) -30~150(PTFE)
安裝位置	任意
法蘭標準	JB919；GB6070
氣源壓力(Mpa)	0.4~0.8
電源電壓	標準出廠：AC220V/50Hz 特殊指定：AC220V；DC24V；DC12V
信號反饋及防爆配件	標準出廠：AC220V/50Hz 特殊指定：限位信號反饋開關 隔爆信號反饋開關 防爆電磁閥線圈智能型定位器(4~20mA)
氣缸可選	標準出廠：雙作用式特殊指定：?jiǎn)巫饔檬剑怀ｉ_(kāi)或常閉
