您現在的位置：首頁 > 各類閥門選型 > 蝶閥

產品名稱：美標蝶閥

產品型號：815,830
產品口徑：2
產品壓力：150LB-2500LB
產品材質：鑄鋼,不銹鋼等

815、830美標蝶閥,美標法蘭式蝶閥的主要結構特征為對夾式和法蘭式三偏心結構，而815、830L系列蝶閥的主要結構特征為閥體周邊帶凸而且設計成帶螺孔單法蘭結構，815、830系列蝶閥廣泛應用于石油、...

產品名稱：	美標蝶閥	產品型號：	815,830
驅動方式：	蝸輪傳動,電動,氣動	連接形式：	對夾式,法蘭式
結構形式：	三偏心	密封結構：	金屬硬密封
壓力范圍：	150LB-2500LB	公稱通徑：	2
常用材質：	鑄鋼,不銹鋼等	銘牌：	浦首品牌

815、830美標蝶閥,美標法蘭式蝶閥的主要結構特征為對夾式和法蘭式三偏心結構，而815、830L系列蝶閥的主要結構特征為閥體周邊帶凸而且設計成帶螺孔單法蘭結構，815、830系列蝶閥廣泛應用于石油、化工及工業環保水處理、高層建筑，給排水等管道上。

美標蝶閥,美標法蘭式蝶閥其特點為：
由于采用的是三偏心結構，密閉性能可靠，確保開啟時蝶板不接觸密封座，消除了密封座不均勻負載，延長了使用壽命，確?？煽康拿芊庑阅?，具有耐高溫、耐磨損、耐腐蝕等優點。

設計標準 :API609-83
法蘭連接尺寸:ANSI B 16.5
結構長度 :ANSI B 16.10-1992

壓力試驗: API 598-82

采用標準
設計標準 :API609-83
法蘭連接尺寸:ANSI B 16.5
結構長度 :ANSI B 16.10-1992
壓力試驗:API 598-82

主要技術參數

公稱通徑	DN（mm）	830W	830L
公稱通徑	DN（mm）	2"～36"	2"～36"
公稱壓力	PN（Mpa）	150Lb	300Lb
試驗壓力	強度試驗	3.0	7.5
試驗壓力	密封試驗	2.2	5.5
適用介質	水、蒸汽、油品、海水等
適用溫度	-29℃～425℃

主要零件材質

零件名稱	材料
閥體	WCB、304、316、316SS、CF8M
蝶板	WCB、304、316、316SS、CF8M
閥桿	316、2Cr13、1Cr18Ni9Ti
密封圈	316、氟塑料
填料	柔性石墨、氟塑料

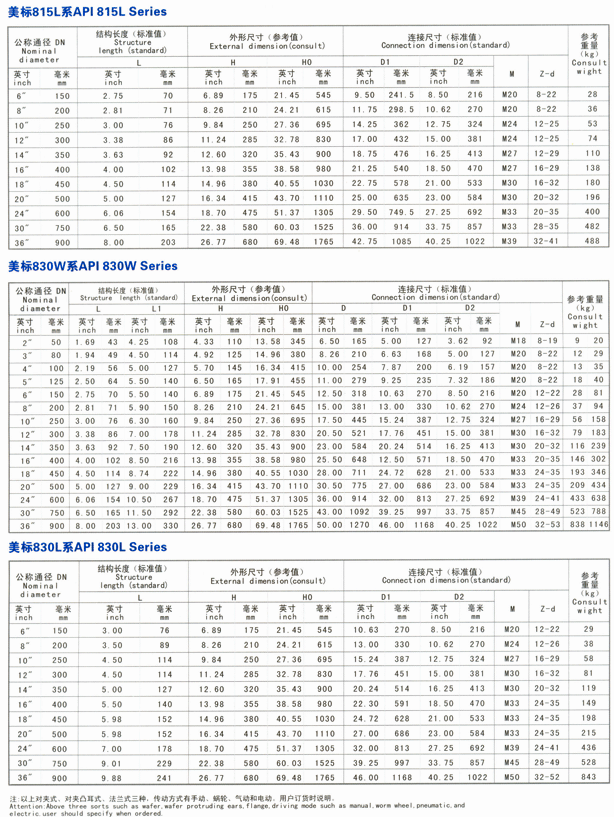

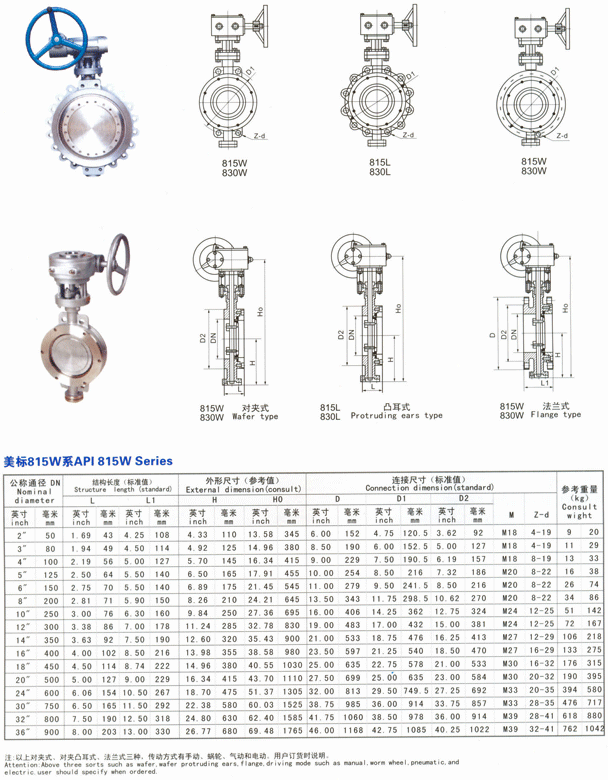

美標蝶閥,美標法蘭式蝶閥相關尺寸圖:
