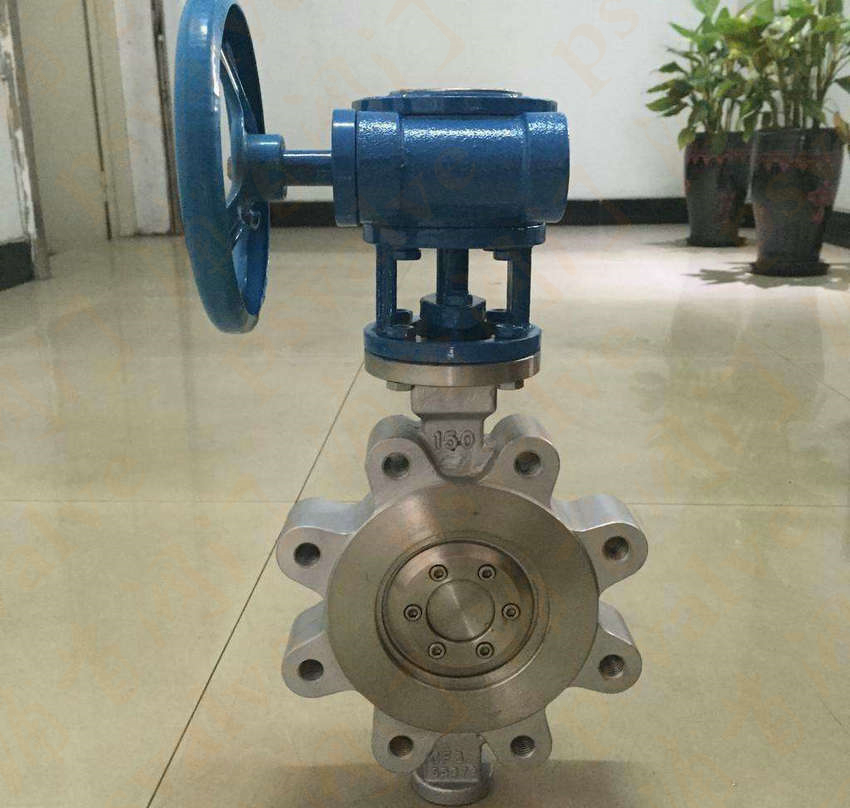

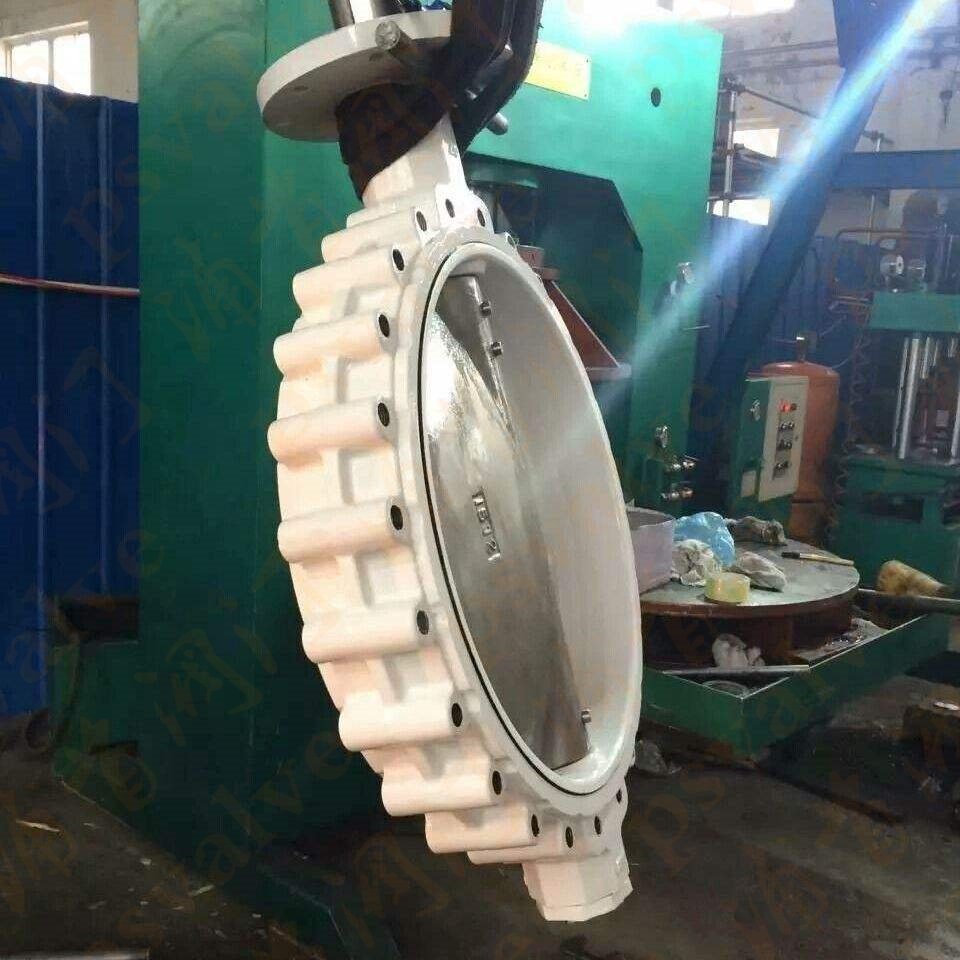

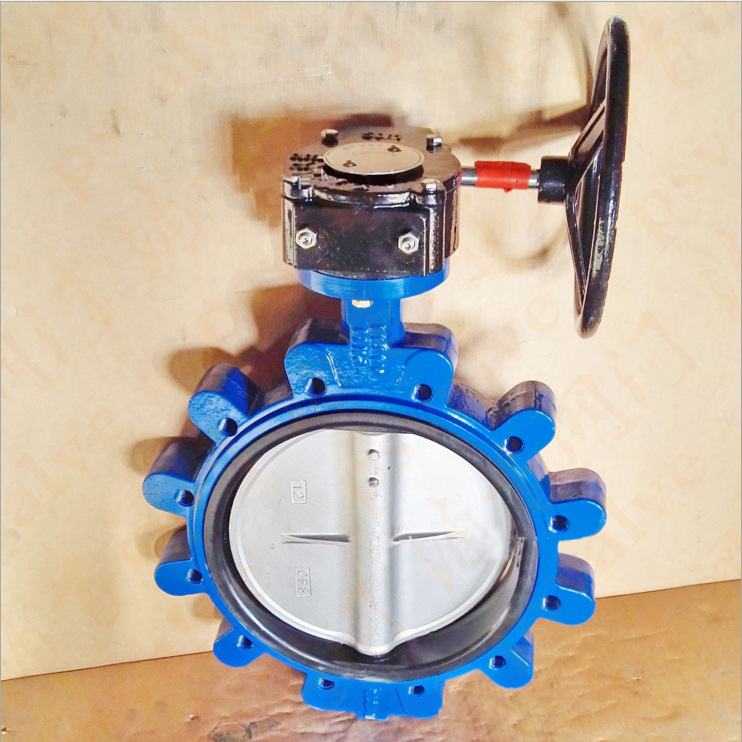

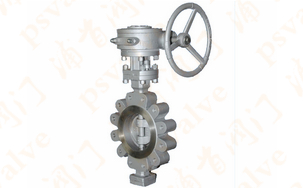

產品名稱：美標凸耳式蝶閥

產品型號：D315W/D330W
產品口徑：2
產品壓力：150LB-2500LB
產品材質：鑄鋼,不銹鋼等

美標凸耳式蝶閥,三偏心金屬密封蝶閥采用標準：設計制造:API609、MSS SP-67、MSS SP-68檢驗和試驗：API598法蘭連接：ASME B16.5(NPS≤24)、ASME B16.47...

產品名稱：	美標凸耳式蝶閥	產品型號：	D315W/D330W
驅動方式：	蝸輪傳動,電動,氣動	連接形式：	凸耳式
結構形式：	三偏心	密封結構：	金屬硬密封
壓力范圍：	150LB-2500LB	公稱通徑：	2
常用材質：	鑄鋼,不銹鋼等	銘牌：	浦首品牌

美標凸耳式蝶閥,三偏心金屬密封蝶閥采用標準：

設計制造:API609、MSS SP-67、MSS SP-68

檢驗和試驗：API598

法蘭連接：ASME B16.5(NPS≤24)、ASME B16.47 B系列

對焊端：ASME B16.25

結構長度：API609

溫壓等級：ASME B16.34

主要性能參數：

公稱壓力	PN1.0/1.6Mpa（150/200PSI）
適用溫度	≤120℃
適用介質	水、空氣、食品、油品
主要零部件	閥體、閥瓣、閥座、轉軸
主要材料	鑄鐵、球墨鑄鐵、碳鋼、不銹鋼

特點及用途：

美標凸耳式蝶閥,三偏心金屬密封蝶閥系列是我公司主要產品，大量使用在冶金、輕工、電力、石油化工、煤氣水道等領域。

美標凸耳式三偏心金屬密封蝶閥的密封原理：

三偏心蝶閥具有雙向無氣泡緊密壯關閉性能。這種幾何形狀保證閥瓣密封只是在關閉位置時才與閥體閥座接觸，因此不會產生摩擦或磨損，并且產生一種扭矩使得彈性密封具有足夠的“焊接”性能，確保密封接觸的均勻一致。

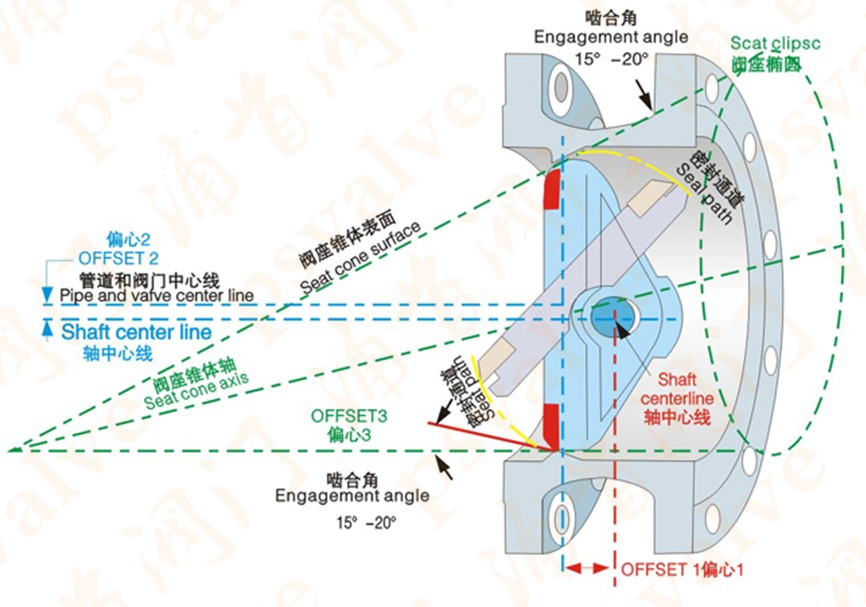

三重偏心幾何形狀：

偏心1 閥軸位于閥座軸后面，使得密封能夠完全緊密環繞接觸整個閥座。

偏心2 閥軸中心線偏離管道和閥門中心線，這就免受閥門開啟和關閉的干擾。

偏心3 閥座錐體軸偏離閥軸中心線，這樣就可以在關閉和開啟過程中消除摩擦作用，并且實現環繞整個閥座的均勻一致的壓縮密封效果。

使用壽命更長的無摩擦密封：

(1)作為標準配置，閥座采用Cr13合金或鎢鉻鈷合金硬面。

(2)密封墊采用螺旋盤繞不銹鋼/石墨，用于實現零泄漏。
(
3)關閉期間的扭矩產生閥座力，并均勻一致的作用在整個圓周周圍。彈性密封彎曲并充滿活力，保持了閥座的形狀。壓縮力沿著周長均勻作用，使得閥門能夠?qū)崿F(xiàn)雙向緊密關閉密封的彈性使得閥門閥體和閥瓣能夠接觸或擴張，避免了由于溫度波動而產生堵塞的危險。這種裝置是能夠自行調整對準。

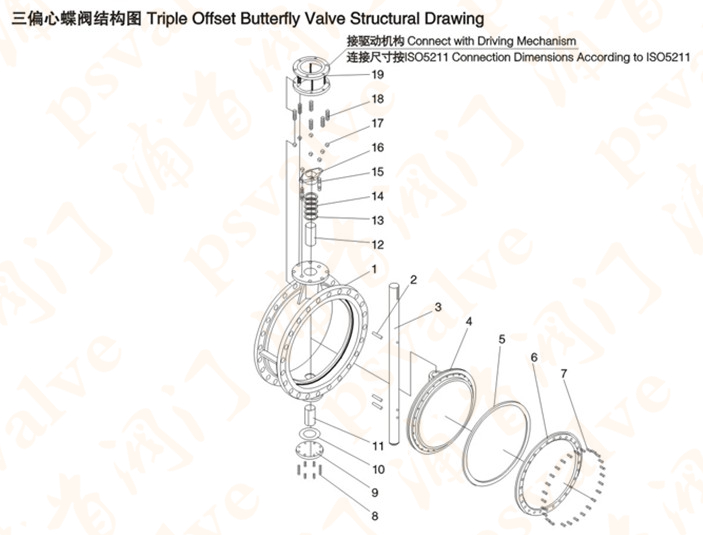

美標凸耳式蝶閥,三偏心金屬密封蝶閥結構圖:

材料明細表：

NO	零件名稱	材料
1	閥體	ASTM A216 WCB	ASTM A351 CF8	ASTM A351 CF3	ASTM A351 CF8M	ASTM A351 CF3M
2	銷	ASTMA29-1035/A276 304	ASTM A276 304	ASTM A276 304L	ASTM A276 316	ASTM A276 316L
3	閥桿	420/304/316	304	304L	316	316L
4	碟板	WCB/CF8/CF8M	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
5	密封圈	304/316+Graphite/PTFE	304+Graphite/PTFE	304L+Graphite/PTFE	316+Graphite/PTFE	316+Graphite/PTFE
6	壓板圈	A105/A182/F304/F316	F304	A182 F304L	A182 F316	A182 F316L
7	螺釘	B7/B8/B8M	B8	B8	B8M	B8M
8	螺釘	B7	B8	B8	B8M	B8M
9	底蓋	A105	A182 F304	A182 F304L	A182 F316	A182 F316L
10	墊片	Graphite	Graphite	Graphite	Graphite	Graphite
11	下軸套	Luberized bronze 304 Nitriding	304 Nitriding	304L Nitriding	316Nitriding	316L Nitriding
12	上軸套	Luberized bronze 304 Nitriding	304 Nitriding	304L Nitriding	316Nitriding	316L Nitriding
13	填料墊	A105/304	304	304L	316	316L
14	填料	Graphite	Graphite	Graphite	Graphite	Graphite
16	填料壓蓋	WCB	CF8	CF3	CF8M	CF3M
17	螺母	A194 2H	A194 8	A194 8	A194 8M	A194 8M
18	螺栓	A193 B7	A193 B8	A193 B8	A193 B8M	A193 B8M
19	支架	WCB	WCB 鍍鋅、CF8
驅動裝置		手動、電動、渦輪、氣動裝置

注：表中所有列為通用情況下主要零件材料，我們可以根據用戶要求提供不同工況下的材質產品。

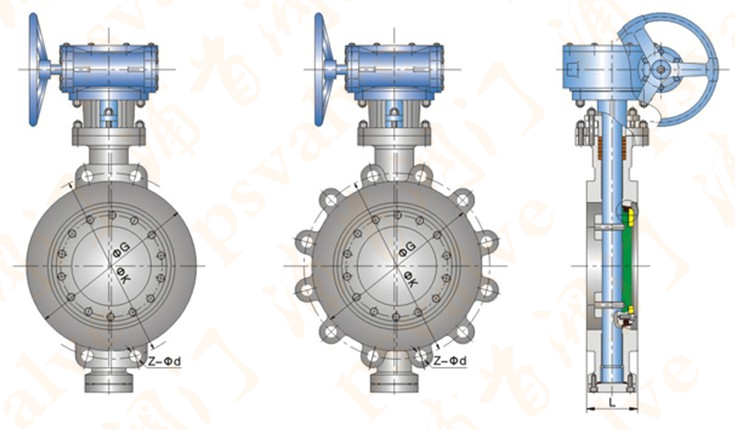

美標凸耳式蝶閥(圖6)

美標凸耳式蝶閥,三偏心金屬密封蝶閥主要連接尺寸：

Class	Size		Dimensions(mm)									B
	NPS	DN	L		D	G	f	K	Z-φd	C	A
	NPS	DN	RF	BW	D	G	f	K	Z-φd	C	A
150LB	2	50	108	150	152	91.9	1.6	120.7	4-19.1	15.8	63	按客戶要求
	2½	65	112	170	178	104.6	1.6	139.7	4-19.1	17.5	75
	3	80	114	180	191	127	1.6	152.4	4-19.1	19.1	91
	4	100	127	190	229	157.2	1.6	190.5	8-19.1	23.9	117
	5	125	140	200	254	185.7	1.6	215.9	8-22.2	23.9	144
	6	150	140	210	279	215.9	1.6	241.3	8-22.2	25.4	172
	8	200	152	230	343	269.7	1.6	298.5	8-22.2	28.4	223
	10	250	165/203	250	406	323.9	1.6	362	12-25.4	30.2	278
	12	300	178/203	270	483	381	1.6	431.8	12-25.4	31.8	329
	14	350	190	290	533	412.8	1.6	476.2	12-28.6	35.1	362
	16	400	216	310	597	469.9	1.6	539.8	16-28.6	36.6	413
	18	450	222	330	635	533.4	1.6	577.9	16-31.8	39.6	464
	20	500	229	350	699	584.2	1.6	635	20-31.8	42.9	516
	24	600	267	390	813	692.2	1.6	749.3	20-34.9	47.8	619
	26	650	292	410	786	711.2	1.6	744.5	36-22.2	41.1	670
	28	700	292	430	837	762	1.6	795.3	40-22.2	44.5	721
	30	750	318	450	887	812.8	1.6	846.1	44-22.2	44.5	772
	32	800	318	470	941	863.6	1.6	900.2	48-22.2	46	825
	36	900	330	510	1057	971.6	1.6	1009.7	44-25.4	52.3	927
	38	950	410	530	1124	1022.4	1.6	1069.8	40-28.6	53.8	978
	40	1000	410	550	1175	1079.5	1.6	1120.6	44-28.6	55.6	1029
	42	1050	410	570	1226	1130.3	1.6	1171.4	48-28.6	58.7	1080
	44	1100	444	570	1276	1181.1	1.6	1222.2	52-28.6	60.5	1130
	48	1200	470	630	1392	1289.1	1.6	1335	44-31.8	65	1232
	52	1300	470	630	1494	1390.7	1.6	1436.6	52-31.8	69.9	1334
	56	1400	530	710	1600	1492.3	1.6	1543.1	60-31.8	73.2	1436
	60	1500	530	710	1726	1600.2	1.6	1662.2	52-34.9	76.2	1538

Class	Size		Dimensions(mm)									B
	NPS	DN	L		D	G	f	K	Z-φd	C	A
	NPS	DN	RF	BW	D	G	f	K	Z-φd	C	A
300LB	2	50	108	150	165	91.9	1.6	127	8-19.1	22.4	63	按客戶要求
	2½	65	112	170	191	104.6	1.6	149.2	8-22.2	25.4	75
	3	80	180	180	210	127	1.6	168.3	8-22.2	28.4	91
	4	100	190	19	254	157.2	1.6	200.2	8-22.2	31.8	117
	5	125	200	200	279	185.7	1.6	235	8-22.2	35.1	144
	6	150	210	210	318	215.9	1.6	269.8	12-22.2	36.6	172
	8	200	230	230	381	269.7	1.6	330.2	12-25.4	41.1	223
	10	250	250	250	445	323.9	1.6	387.4	16-28.6	47.8	278
	12	300	270	270	521	381	1.6	450.9	16-31.8	50.8	329
	14	350	290	290	584	412.8	1.6	514.4	20-31.8	53.8	362
	16	400	310	310	648	469.9	1.6	571.5	20-34.9	57.2	413
	18	450	330	330	711	533.4	1.6	628.7	24-34.9	60.5	464
	20	500	350	350	775	584.2	1.6	685.8	24-34.9	63.5	516
	24	600	390	390	914	692.2	1.6	812.8	24-41.3	69.9	619
	26	650	410	410	867	736.6	1.6	803.1	32-34.9	88.9	670
	28	700	430	430	921	784.4	1.6	857.3	36-34.9	88.9	721
	30	750	450	450	991	844.6	1.6	920.8	36-38.1	93.7	772
	32	800	470	470	1054	901.7	1.6	977.9	32-41.3	103.1	825
	36	900	510	510	1171	1009.7	1.6	1089.2	32-44.5	103.1	927
	38	950	530	530	1222	1060.5	1.6	1140	36-44.5	111.3	978
	40	1000	550	550	1273	1114.6	1.6	1190.8	40-44.5	115.8	1029
	42	1050	570	570	1334	1168.4	1.6	1244.6	36-47.6	119.1	1080
	44	1100	570	570	1384	1219.2	1.6	1295.4	40-47.6	127	1130
	48	1200	630	630	1511	1327.2	1.6	1416.1	40-50.8	128.5	1232

Class	Size		Dimensions(mm)									B
	NPS	DN	L		D	G	f	K	Z-φd	C	A
	NPS	DN	RF	BW	D	G	f	K	Z-φd	C	A
600LB	2	50	150	150	165	91.9	6.4	127	8-19.1	25.4	63	按客戶要求
	2½	65	170	170	191	104.6	6.4	149.2	8-22.2	28.4	75
	3	80	180	180	210	127	6.4	168.3	8-22.2	31.8	91
	4	100	190	190	273	157.2	6.4	215.9	8-25.4	38.1	117
	5	125	200	200	330	185.7	6.4	266.8	8-28.6	44.5	144
	6	150	210	210	356	215.9	6.4	292.1	12-28.6	47.8	172
	8	200	230	230	419	269.7	6.4	349.2	12-31.8	55.6	223
	10	250	250	250	508	323.9	6.4	431.8	16-34.9	63.5	278
	12	300	270	270	559	381	6.4	489	20-34.9	66.5	329
	14	350	290	290	603	412.8	6.4	527.1	20-38.1	69.9	362
	16	400	310	310	686	469.9	6.4	603.2	20-41.3	76.2	413
	18	450	330	330	743	533.4	6.4	654.1	20-44.5	82.6	464
	20	500	350	350	813	584.2	6.4	723.9	24-44.5	88.9	516
	24	600	390	390	940	692.2	6.4	838.2	24-50.8	101.6	619
