產品名稱：	防結露蝶閥	產品型號：	F500
驅動方式：	蝸輪傳動,電動,氣動	連接形式：	對夾式
結構形式：	中線	密封結構：	密封圈：EPDM（MBR）
壓力范圍：	1.0MPa-1.6MPa	公稱通徑：	DN40-DN300
常用材質：	鋁合金	銘牌：	浦首品牌

防結露蝶閥,防結露鋁合金蝶閥主要技術參數：
防結露鋁合金蝶閥適用于空調、工業水處理設備，有很強的防結露功能。鋁合金壓鑄閥體，杜絕銹蝕。
在防止結露方面發揮超群的功能。利用多年積累的技術和經驗開發的獨特的多層次漸近接觸式閥座，以及綜合其它多項技術的F500系列蝶閥正在越來越多的領域替代其它閥門，具有施工簡單、使用壽命長的特點。

● 優異持久的密封性能
多層次漸進接觸式閥座設計，使閥板在關閉過程中逐漸接觸閥座，在保證良好的密封性能的同時，減少不必要的扭矩，從而延長閥座的使用壽命。

● 扭矩減小實現了驅動裝置的輕量化和小型化

● 獨有的閥桿密封環防止流體泄漏

● 不同材質的閥座，適應不同工況，具有良好的防腐和密封性能

● 球形閥板運動軌跡使得閥門轉動靈活自如
閥板是按一個完整的球形加工而成，密封面的每一部分都是球面的一部分，即使是閥板的上、下頂端處的軸向密封面處也不例外，這樣的密封面在密封時，盡管有了接觸，卻是相當平滑的，所以力矩減小了，密封性能改善了，特別是軸向密封處的磨擦減小了，采用這一技術的閥座壽命增加了三倍。

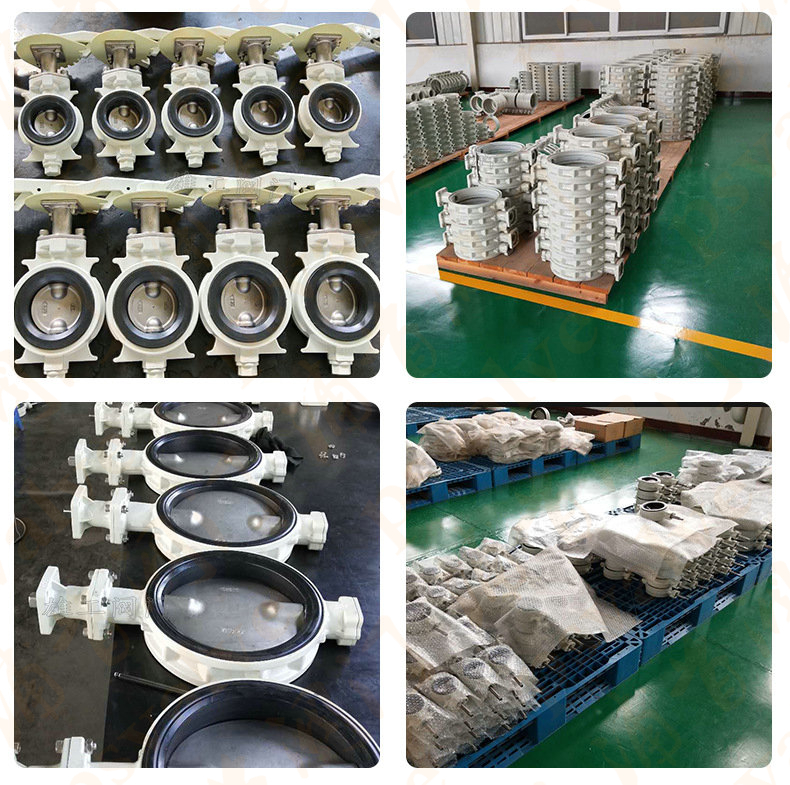

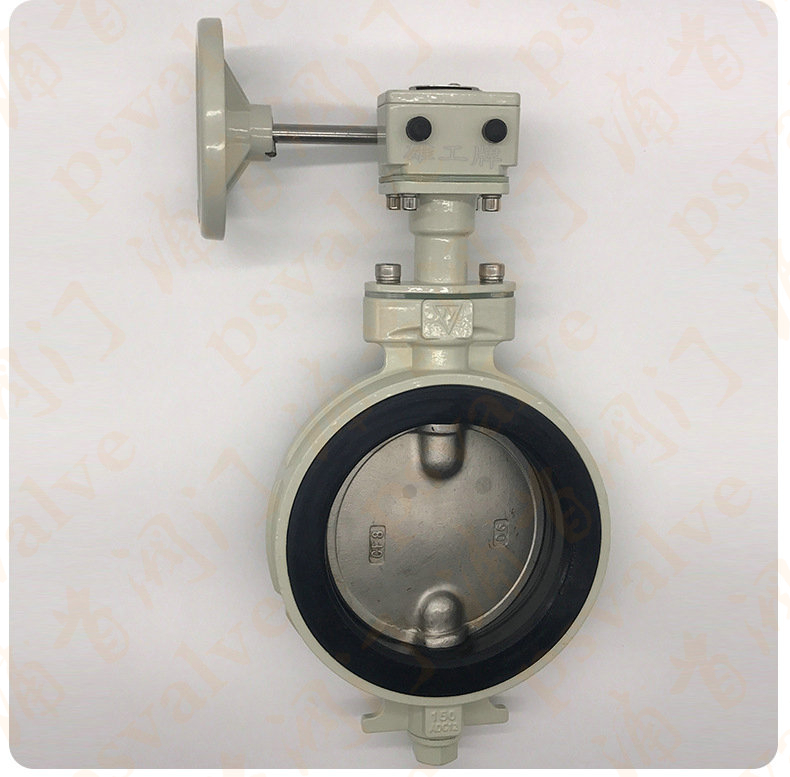

防結露蝶閥,鋁合金防結露蝶閥實物圖片

標準參數表：

類型	F500	結構長度	JISGBAPI
公稱通徑	40-300mm	頂部法蘭標準	國標標準ISO5211
適用法蘭規格	JIS ANSI GB	標準材質	閥體：鋁合金
最大工作壓力	1.0MPa		閥板：不銹鋼
使用溫度范圍	0-120℃ EPDM0-70℃ NBR		密封圈：EPDM（MBR）
泄漏試驗壓力	1.1MPa	噴涂規格	聚酯粉體涂料
閥體試驗壓力	1.6MPa
驅動形式	手柄式、齒輪式、氣缸式、電動式

防結露蝶閥產品應用：
防結露蝶閥超輕鋁合金壓鑄閥體，扭矩小，使用安裝方便，杜絕銹蝕，有很強的防結露功能。防結露蝶閥適用于暖通、中央空調上下水成套設備、水、氣、油品等介質，該系列蝶閥廣泛應用于：化工、冶煉、能源、造船、電力、石油、水處理、建筑等各行業。

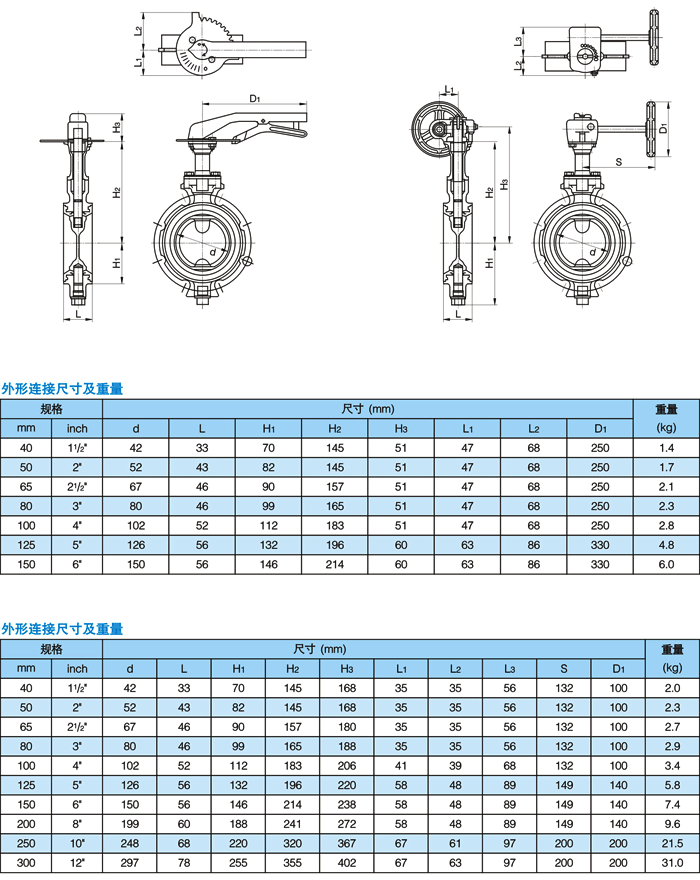

防結露蝶閥,防結露鋁合金蝶閥相關尺寸圖:
