您現在的位置：首頁 > 各類閥門選型 > 蝶閥

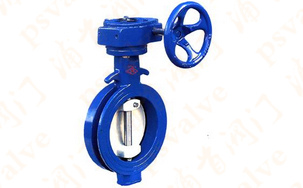

產品名稱：單偏心蝶閥

產品型號：WBGX,WBLX
產品口徑：DN50-600
產品壓力：1.0MPa-1.6MPa
產品材質：鑄鐵,球墨鑄鐵,WCB,不銹鋼等

為解決同心蝶閥的蝶板與閥座的擠壓問題、由此產生了單偏心蝶閥、其結構特征為閥桿軸心偏離了蝶板中心、從而使蝶板上下端不再成為回轉軸心、分散、減輕了蝶板上下端與閥座的過度擠壓。單偏心蝶閥,單偏心對夾式蝶閥工...

產品名稱：	單偏心蝶閥	產品型號：	WBGX,WBLX
驅動方式：	渦輪,氣動,電動,手動	連接形式：	對夾式,法蘭式
結構形式：	單偏心	密封結構：	軟密封,硬密封
壓力范圍：	1.0MPa-1.6MPa	公稱通徑：	DN50-600
常用材質：	鑄鐵,球墨鑄鐵,WCB,不銹鋼等	銘牌：	浦首品牌

為解決同心蝶閥的蝶板與閥座的擠壓問題、由此產生了單偏心蝶閥、其結構特征為閥桿軸心偏離了蝶板中心、從而使蝶板上下端不再成為回轉軸心、分散、減輕了蝶板上下端與閥座的過度擠壓。

單偏心蝶閥,單偏心對夾式蝶閥工作原理：

對夾單偏心蝶閥的結構特征為閥桿軸心偏離了蝶板中心、從而使蝶板上下端不再成為回轉軸心、分散、減輕了蝶板上下端與閥座的過度擠壓，解決了同心蝶閥的蝶板與閥座的擠壓問題。但由于單偏心構造在閥門的整個開關過程中蝶板與閥座的刮擦現象并未消失、在應用范圍上和同心蝶閥大同小異、故采用不多。

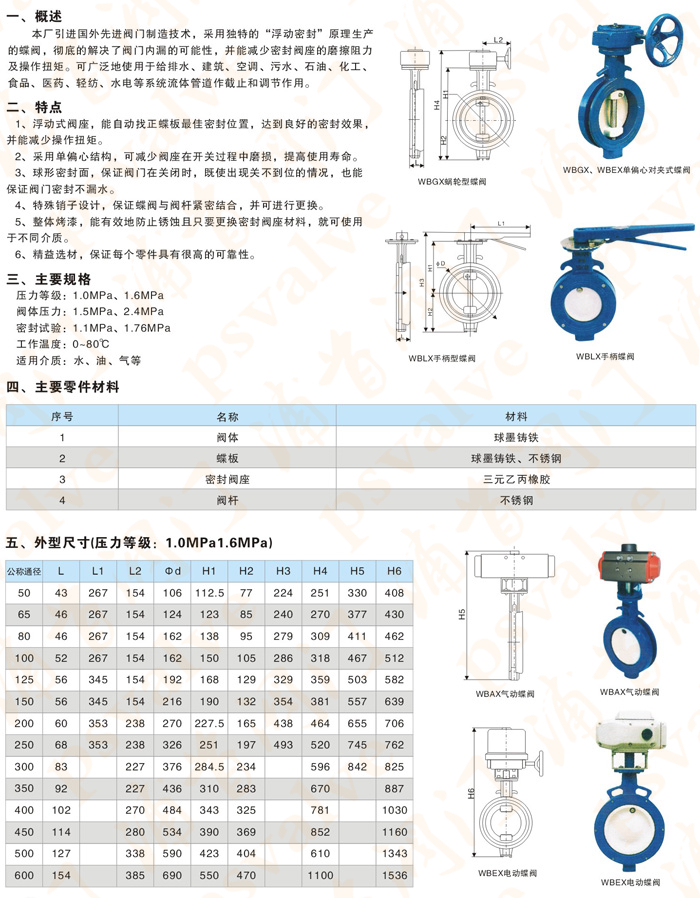

單偏心蝶閥,單偏心對夾式蝶閥尺寸圖:
