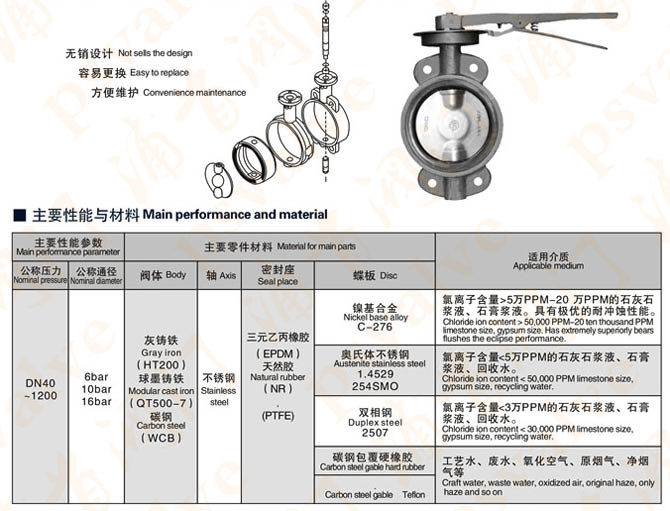

電動脫硫蝶閥主要結構由閥體，閥瓣，閥座，閥桿及傳動操作機構等部件組成，閥座采用可脫卸構造，并可根據不同介質的物理化學特性，選用相應的耐溫，耐腐蝕，耐光，耐老化材質。
閥門球墨鑄鐵殼體內外表面可采用高溫靜電噴涂環氧樹脂粉末涂層，涂層具有較高的耐腐蝕性能，與球墨鑄鐵基體具有極高的結合強度，涂層度為0.2—0.5mm.
1. 采用中線型結構無偏心設計，具有顯著的操作扭矩低的特征，配置電動裝置時的經濟性顯著；
2. 設計合理，結構緊湊，安裝拆卸簡單，便于維修；
3. 采用襯膠結構，蝶板圓周形密封面精密加工至較高的光潔度，對橡膠閥座的摩擦系數極低，閥門使用壽命較長；
4. 閥板密封面流態特性呈線性狀態，具有較小的流阻系數，閥門流阻??；
5. 獨特設計的模壓橡膠閥座具有極佳的均衡性和支撐性，有效避免受力不均造成的對橡膠的破壞，閥門處全關位置時，橡膠處于最佳的壓縮狀態以保持零泄漏；
6. 閥門兩端口橡膠密封面突出球墨鑄鐵法蘭面，閥門在管道安裝時無需額外的橡膠密封墊片
7. 蝶閥的操作機構選用靈活；
8. 蝶閥外觀精美耐腐蝕性好。

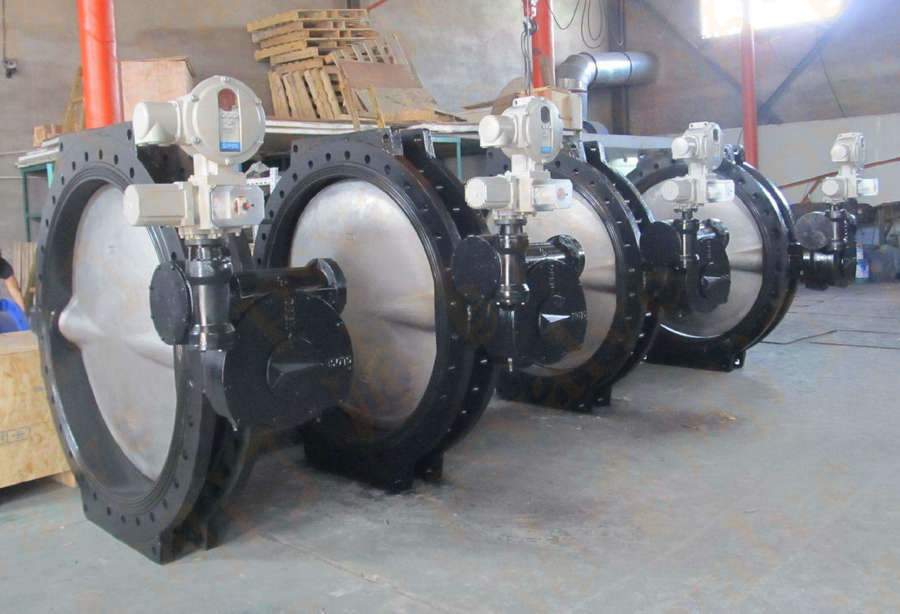

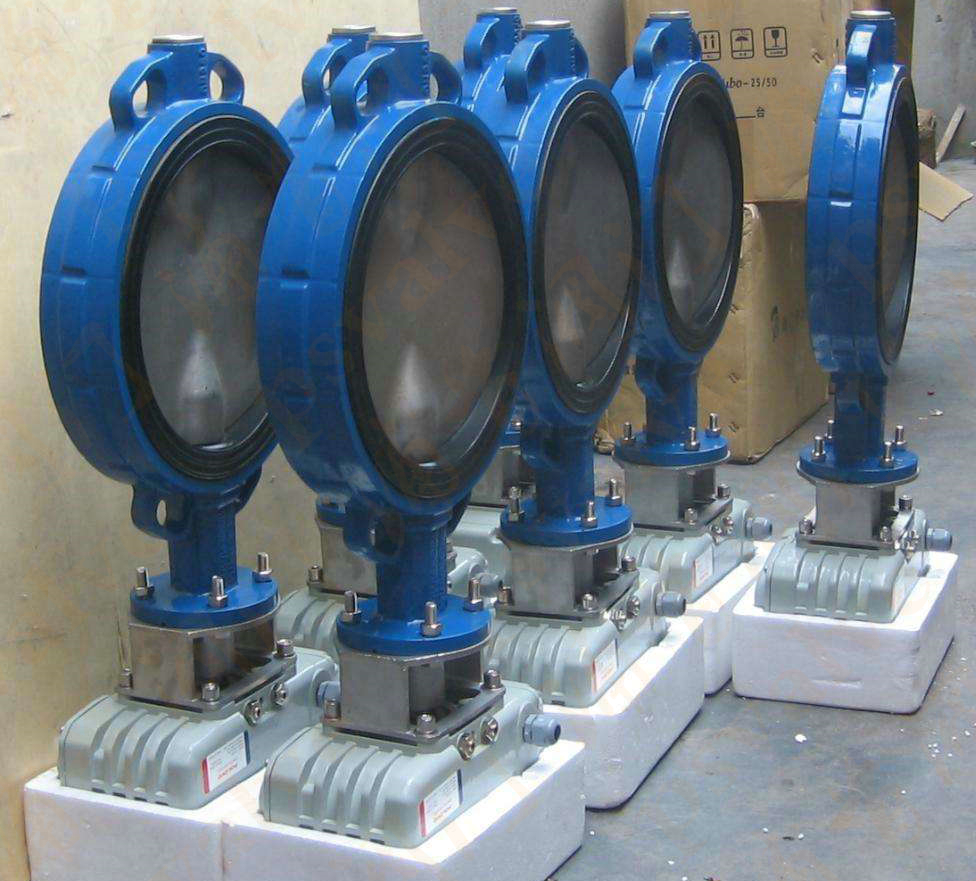

電動脫硫蝶閥

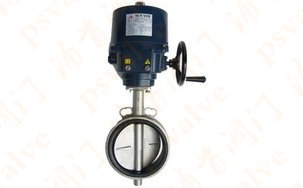

電動執行器選配：普通型，防爆型
作用形式： 普通開關型、調節型（4～20mA）
環境溫度： -30℃～+70℃
電源電壓： AC220V、AC380V（其他定制DC24等）50/60Hz
防護等級： IP67、IP68可選
功能選項 （可選）
防 爆 型： 防爆等級：dⅡBT3/T4
信號反饋： 有源信號、S無源信號
帶加熱器： 可在潮濕環境中干燥執行器內元件（可選）
手動功能： 電動執行器帶有手動開閥、關閥功能
調 節 型： 輸入4～20mA信號,實現閥門調節功能
備注: 電動執行器參數請另參考所選配的電動執行器資料

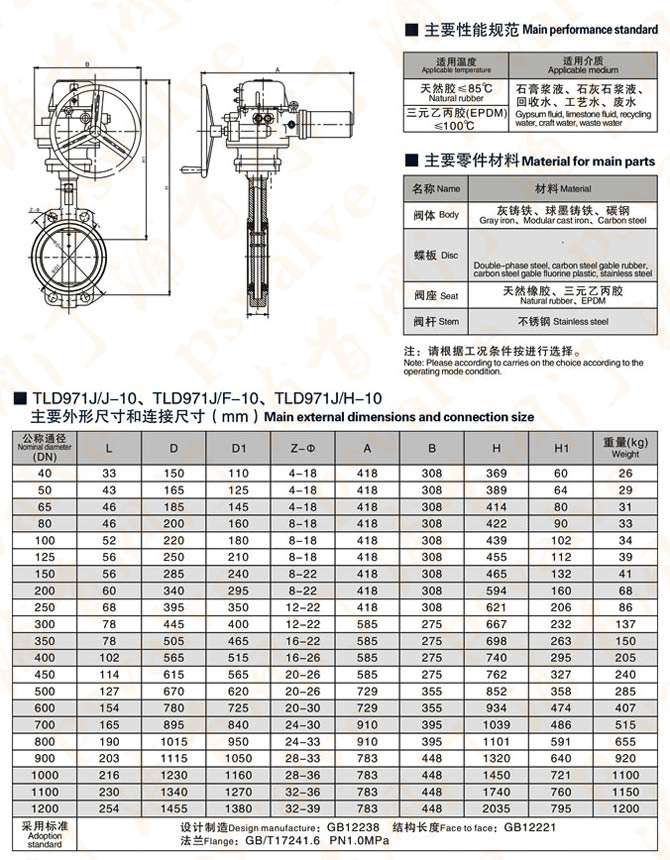

電動脫硫蝶閥,電動襯膠脫硫蝶閥相關尺寸圖；
