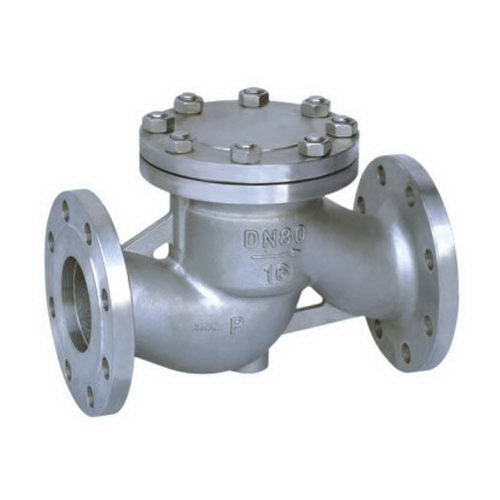

產品名稱：H41W-16P/R止回閥

產品型號：
產品口徑：
產品壓力：
產品材質：

【產品用途】 H41W、H41Y 型 PN16~PN64 升降式鋼制止回閥是生產過程調節系統中的重要環節之一，是控制管道內介質單向流向的閥門，阻止介質倒流。【產品特點】 1、H41W、H41Y 型升降式鋼制止回閥具有結構簡單，動作可靠，維修方便等優點..

不銹鋼閥門-止回閥主要零件材質

零件名稱 Part Name	ZG1Cr18Ni9T 304 CF8	ZGOOCr18Ni10 304L CF3	ZG1Cr18Ni12Mo 2Ti316 CF8M	zgoocR17nI14mO2 316L CF3M	WCB
閥體/閥蓋 Body/Cap	OCr18Ni9	OOCr18Ni10	OOCr18Ni9Mo2	OOCr18Ni10Mo2	WCB
閥瓣 Valve Piece	OCr18Ni9	OOCr18Ni10	OOCr18Ni9Mo2	OOCr18Ni10Mo2	1Cr3
墊片Gasket	304+PTFE	304L+PTFE	316+PTFE	316+PTFE	石墨+304
螺栓 Bolt	不銹鋼 Stainless Steel				35GrMoA
螺母 Nut	不銹鋼 Stainless Steel				45

不銹鋼閥門主要連接尺寸

公稱壓力 (MPA)	公稱通徑DN(mm)	尺寸		公稱壓力(MPA)	公稱通徑DN(mm)	尺寸
公稱壓力 (MPA)	公稱通徑DN(mm)	L	H	公稱壓力(MPA)	公稱通徑DN(mm)	L	H
H41W-1.6	15	130	90	H41W-4.0	15	130	90
	20	150	105		20	150	105
	25	160	115		25	160	115
	32	180	120		32	180	120
	40	200	135		40	200	135
	50	230	140		50	230	140
	65	290	150		65	290	150
	80	310	160		80	310	160
	100	350	175		100	350	175
	125	400	195		125	400	195
	150	480	225		150	480	225
	200	600	250		200	600	250
	250	650	270		250	650	270
	300	750	290		300	750	300
H41W-2.5	15	130	90	H41W-6.4	20	190	110
	20	150	105		25	210	125
	25	160	115		32	230	152
	32	180	120		40	260	168
	40	200	135		50	300	170
	50	230	140		65	340	188
	65	290	150		80	380	205
	80	310	160		100	430	230
	100	350	175		125	500	280
	125	400	195		150	550	300
	150	480	225		200	650	350
	200	600	250
	250	650	270
	300	750	300
