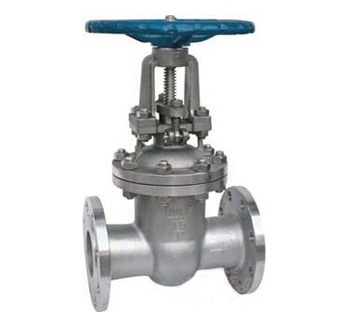

產品名稱：Z41H-64高溫高中壓閘閥

產品型號：
產品口徑：
產品壓力：
產品材質：

特點：采用楔式彈性閘板結構，中﹑大口徑設置滾動軸承，啟閉輕松。中法蘭采用不銹鋼纏繞墊片，閥桿密封采用柔性石墨填料，密封可靠。結構設計緊湊合理，造型美觀。　　用途：鋼制閘閥適用于Class150～600 ﹑PN1.0～1.0MPa ﹑JIS10K～20K..

主要零件材質

零件名稱 Part Name	ZG1Cr18Ni9T i304 CF8	ZGOOCr18Ni10 304L CF3	ZG1Cr18Ni12Mo 2Ti316 CF8M	zgoocR17nI14mO2 316L CF3M	WCB
閥體/閥蓋 Body/Cap	OCr18Ni9	OOCr18Ni10	OOCr18Ni9Mo2	OOCr18Ni10Mo2	WCB
閘板 Brake	OCr18Ni9	OOCr18Ni10	OOCr18Ni9Mo2	OOCr18Ni10Mo2	1Cr3
閥桿Stem	OCr18Ni9	OOCr18Ni10	OOCr18Ni9Mo2	OOCr18Ni10Mo2	1Cr3
閥桿螺母 Vailve Pole Nut	鋁青銅Aluminium Bronze
填料 Stem Packing	PTFE編織	PTFE編織	PTFE編織	PTFE編織	石墨Graphite
墊片 Gasket	304+PTFE	304L+PTFE	316+PTFE	316L+PTFE	石墨+304
壓蓋 Gland Flange	OCr18Ni9	OOCr18Ni10	OOCr18Ni9Mo2	OOCr18Ni10Mo2	WCB
螺栓 Bolt	不銹鋼 Stainless Steel				34GtMoA
螺母 Nut	不銹鋼 Stainless Steel				45
手輪 HandWheel	球墨鑄鐵、鑄鋼 Nodular Cast lron And Cast Steel

主要連接尺寸

型號 Type	公稱通徑 DN(mm)	尺寸
型號 Type	公稱通徑 DN(mm)	L	D	D1	D2	b-f	Z-φd	H	D0
Z41W-16	15	130	95	65	45	14-2	4-14	170	120
	20	150	105	75	55	14-2	4-14	200	120
	25	160	115	85	65	14-2	4-14	215	140
	32	180	135	100	78	16-2	4-18	260	160
	40	200	145	110	85	16-3	4-18	290	200
	50	250	160	125	100	16-3	4-18	345	220
	65	265	180	145	120	18-3	4-18	360	240
	80	280	195	160	135	20-3	8-18	385	280
	100	300	215	180	155	20-3	8-18	430	300
	125	325	245	210	185	22-3	8-18	520	320
	150	350	280	240	210	24-3	8-23	610	350
	200	400	335	295	265	26-3	12-23	765	400
	250	450	405	355	320	30-3	12-25	895	450
	300	500	460	410	375	30-4	12-25	1145	500
	350	550	520	470	435	34-4	16-25	1200	550
	400	600	580	525	485	36-4	16-30	1400	600
	450	650	640	585	545	40-4	20-30	1500	650
	500	700	705	650	608	44-4	20-34	1630	700
	600	800	840	770	718	48-5	20-41	1830	800
Z41W-25	15	130	95	65	45	16-2	4-14	170	120
	20	150	105	75	55	16-2	4-14	200	120
	25	160	115	85	65	16-2	4-14	215	140
	32	180	135	100	78	18-2	4-18	260	160
	40	200	145	110	85	18-3	4-18	290	200
	50	250	160	125	100	20-3	4-18	345	220
	65	265	180	145	120	22-3	8-18	360	240
	80	280	195	160	135	22-3	8-18	385	280
	100	300	230	190	160	24-3	8-23	430	300
	125	325	270	220	188	28-3	8-25	520	320
	150	350	300	250	218	30-3	8-25	610	350
	200	400	360	310	278	34-3	12-25	765	400
	250	450	425	370	332	36-3	12-30	900	450
	300	500	485	430	390	40-4	16-30	1130	500
	350	550	550	190	448	44-4	16-34	1250	550
	400	600	610	550	505	48-4	16-34	1430	600
	450	650	660	600	555	50-4	20-34	1520	650
	500	700	730	660	610	52-4	20-41	1650	700
	600	800	840	770	718	56-5	20-41	1850	800

主要連接尺寸

型號 Type	公稱通徑 DN(mm)	尺寸
型號 Type	公稱通徑 DN(mm)	L	D	D1	D2	D6	b-f	Z-φd	H
Z41W-40	15	130	95	65	45	40	16-2	4-14	170
	20	150	105	75	55	51	16-2	4-14	200
	25	160	115	85	65	58	16-2	4-14	215
	32	180	135	100	78	66	18-2	4-18	260
	40	200	145	110	85	76	18-3	4-18	290
	50	250	160	125	100	88	20-3	4-18	345
	65	280	180	145	120	110	22-3	8-18	360
	80	310	195	160	135	121	22-3	8-18	385
	100	350	230	190	160	150	24-3	8-23	430
	125	400	270	220	188	176	28-3	8-25	530
	150	450	300	250	218	204	30-3	8-25	620
	200	550	375	320	282	260	38-3	12-30	780
	250	650	445	385	345	313	42-3	12-34	900
Z41W-64	15	170	105	75	55	41	18-2	4-14	175
	20	190	125	90	68	51	20-2	4-18	200
	25	210	135	100	78	58	22-2	4-18	215
	32	230	150	110	82	66	24-2	4-23	270
	40	240	165	125	95	76	24-3	4-23	300
	50	250	175	135	105	88	26-3	4-23	370
	65	280	200	160	130	110	28-3	8-23	385
	80	310	210	170	140	121	30-3	8-23	400
	100	350	250	200	168	150	32-3	8-25	460
	125	400	295	240	202	176	36-3	8-30	570
	150	450	340	280	240	204	38-3	8-34	660
	200	550	405	345	300	260	44-3	12-34	820
	250	650	470	400	352	313	48-3	12-41	1000
