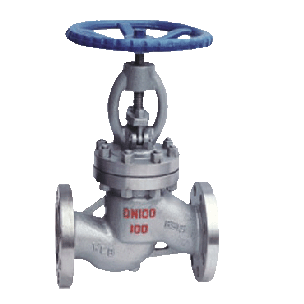

產品名稱：J41H高溫高、中壓截止閥

產品型號：
產品口徑：
產品壓力：
產品材質：

截止閥的閥桿軸線與閥座密封面垂直。閥桿開啟或關閉行程相對較短，并具有非?？煽康那袛鄤幼?，使得這種閥門非常適合作為介質的切斷或調節及節流使用。截止閥的閥瓣一旦處于開啟狀況，它的閥座和閥瓣密封面之間就不再的接觸，并具有非常可..

截止閥的閥桿軸線與閥座密封面垂直。閥桿開啟或關閉行程相對較短，并具有非?？煽康那袛鄤幼?，使得這種閥門非常適合作為介質的切斷或調節及節流使用。

截止閥的閥瓣一旦處于開啟狀況，它的閥座和閥瓣密封面之間就不再的接觸，并具有非常可靠的切斷動作，合得這種閥門非常適合作為介質的切斷或調節及節流使用。

截止閥一旦處于開啟狀態，它的閥座和閥瓣密封面之間就不再有接觸，因而它的密封面機械磨損較小，由于大部分截止閥的閥座和閥瓣比較容易修理或更換密封元件時無需把整個閥門從管線上拆下來，這對于閥門和管線焊接成一體的場合是很適用的。介質通過此類閥門時的流動方向發生了變化，因此截止閥的流動阻力較高于其它閥門。 產品詳細介紹：

結構特點與用途Strucure features and usages:1、全關時手輪按順時針方向旋轉；2、可以安裝在管道的任何位置上，介質從下往上流；3、不銹鋼截止閥適用于各類腐蝕性介質的管道上，有良好的防腐性和足夠的強度；4、合金鋼截止閥適用于耐高溫的蒸汽、油品管道上，具有耐高溫特點。1.When fully closed,the handwheel rotates clockwise.2.Able to be mounted on any position of the pipeline,the medium flows from down to up.3.Stainless steel made stop valve is of good anti-corrosive property and enough strength and suitable for various pipelines with corrosive medium.4.Alloy steel made stop valve features high-temperature resistance,suitable for high-temperature steam and oil goods pipelines.主要尺寸及重量Main dimensions and weight試驗壓力Test pressure

公稱壓力PN(MPa)Nominal pressure	1.6	2.5	4.0	6.4	10.0	16.0
殼體強度試驗Shell strength test	2.4	3.8	6.0	9.6	15	24
上密封試驗Back seal test	1.8	2.8	4.4	7.0	11	18
密封試驗Seal test	1.8	2.8	4.4	7.0	11	18

使用范圍Scope of use

產品類型Product classification	適用介質Suitable medium	適用溫度（℃）Suitable temperature
J41(H.Y)-C型 J941(H.Y)-C型	水、蒸汽、油品Water,steam,oilgoods	≤425℃ ≤450℃
J41W-P型 J941W-P型	硝酸類Nitric acid	≤200℃
J41W-R弄	醋酸類Acetic acid	≤200℃
J41Y-I型 J941Y-I型	水、蒸汽、油品Water,steam,oilgoods	≤550℃

主要零件材料Material for main parts

產品類型Product classification	零件名稱Part name
產品類型Product classification	閥體、閥蓋Body bonnet	閥桿Valve stem	閥瓣 Disc	密封面Sealing face	閥桿螺母Yoke nut	填料Packing	緊固件Fastener	手輪Handwheel
J41(H.Y)-C型 J941(H.Y)-C型	25、WCB	鉻不銹鋼Cr.Stainless steel	2Cr13 25	H:不銹鋼 Y:鈷基硬質合金鋼 H:Stainless steel Y:Co-based carbide alloy steel	鋁青銅Albronze	柔性石墨Flexible graphite	優質碳鋼 High-grade carbon steel	可鍛鑄鐵Forgeable cast-iron
J41W-P型 J941W-P型	鉻鎳鈦鋼Cr.Ni.Ti steel	鉻鎳鈦鋼Cr.Ni.Ti steel	鉻鎳鈦鋼Cr.Ni.Ti steel	鉻鎳鈦鋼Cr.Ni.Ti steel	鋁青銅Albronze	柔性石墨Flexible graphite	不銹鋼Stainless steel	可鍛鑄鐵Forgeable cast-iron
J41W-R型	鉻鎳鉬鈦鋼Cr.Ni.Mo.Ti steel	鉻鎳鉬鈦鋼Cr.Ni.Mo.Ti steel	鉻鎳鉬鈦鋼Cr.Ni.Mo.Ti steel	鉻鎳鉬鈦鋼Cr.Ni.Mo.Ti steel	鋁青銅Albronze	柔性石墨Flexible graphite	不銹鋼Stainless steel	可鍛鑄鐵Forgeable cast-iron
J41Y-I型 J941Y-I型	鉻鉬鋼 Cr.Mo steel	鉻鉬鋼 Cr.Mo steel	合金鋼 Alloy steel	鈷基硬質合金鋼 C0-based carbide alloy steel	鋁青銅Albronze	柔性石墨Flexible graphite	合金鋼 Alloy steel	可鍛鑄鐵Forgeable cast-iron

主要尺寸和重量Main dimensions and weight

公稱通徑DN Nominal diameter	主要外形尺寸和連接尺寸Main external and connecting dimensions									重量Weight
公稱通徑DN Nominal diameter	L	D	D₁	D₂	b	f	z-d	H	D₀	重量Weight
J41(H.Y.B)-16C J41W-16P J41W-16R J41Y-16I
10	130	90	60	40	14	2	4-14	198	120	4.7
15	130	95	65	45	16	2	4-14	218	120	5.2
20	150	105	75	55	16	2	4-14	258	140	7.1
25	160	115	85	65	16	2	4-14	275	160	7.4
32	180	135	100	78	18	2	4-18	280	180	8.5
40	200	145	110	85	18	3	4-18	330	200	12.5
50	230	160	125	100	18	3	4-18	350	240	20
65	290	180	145	12	18	3	4-18	400	280	25
80	310	195	160	135	20	3	8-18	355	280	35
100	350	215	180	155	22	3	8-18	415	320	50
125	400	245	210	185	24	3	8-18	460	360	75
150	480	280	240	210	24	3	8-23	510	400	100
200	600	335	295	265	26	3	12-23	710	400	210
250	650	405	355	320	30	3	12-23	786	450	446
300	750	460	410	375	30	3	12-23	925	500	648

主要尺寸及重量Main dimensions and weight

公稱通徑DN Nominal diameter	J41(H.Y.B)-25 J41W-25P J41W-25R J41Y-25I J941(H.Y)-25 J941W-25P J941W-25R J941Y-25I
	主要外形尺寸和連接尺寸Main external and connecting dimensions										電動裝置 Electric dewice	重量 Weight
	L	D	D₁	D₂	b	f	z-d	H手	H電	D₀	電動裝置 Electric dewice	手動 Hand	電動 Electric
10	130	90	60	4	16	2	4-14	198		120		4.9
15	130	95	65	45	16	2	4-14	218		120		5.4
20	150	105	75	55	16	2	4-14	258		140		7
25	160	115	85	65	16	2	4-14	275		160		7.4
32	180	135	100	78	18	2	4-18	280		180		8.5
40	200	145	110	85	18	3	4-18	330		200		12.5
50	230	160	125	100	20	3	4-18	350	645	240	DZW101	16	50
65	290	180	145	120	22	3	8-18	400	690	280	DZW101	25	62
80	310	195	160	135	22	3	8-18	355	715	280	DZW151	30	67
100	350	230	190	160	24	3	8-23	415	770	320	DZW20	34.5	73
125	40	270	220	188	28	3	8-25	460	780	360	DZW30	89	127
15	480	300	250	218	30	3	8-25	510	875	400	DZW45	98	215
200	600	360	310	278	34	3	12-25	710	967	400	DZW60	180	322
250	650	425	370	332	36	3	12-30	786		450		446
300	750	485	430	390	40	4	12-30	925		500		654

公稱通徑DN Nominal diameter	J41(H.Y)-40 J41W-40P J41W-40R J41Y-40I J941(H.Y)-40 J941W-40P J941W-40R J941Y-40I
	主要外形尺寸和連接尺寸Main external and connecting dimensions												電動裝置 Electric dewice	重量 Weight
	L	D	D₁	D₂	D₆	b	f	f₂	z-d	H手	H電	D₀	電動裝置 Electric dewice	手動 Hand	電動 Electric
10	130	90	60	40	35	16	2	4	4-14	198		120		4.9
15	130	95	65	45	40	16	2	4	4-14	233		120		5.4
20	15	15	75	55	51	16	2	4	4-14	275		140		7
25	160	115	85	65	58	16	2	4	4-14	285		160		8.8
32	180	135	100	78	66	18	2	4	4-18	302		180		11.8
40	200	145	110	85	76	18	3	4	4-18	355		200		16.5
50	230	160	125	100	88	20	3	4	4-18	373	645	240	DZW101	24	61
65	290	180	145	120	110	22	3	44	8-18	408	690	280	DZW101	33	75
80	310	195	160	135	121	22	3	4	8-18	436	715	320	DZW201	44	84
100	350	230	190	160	15	24	3	4.5	8-23	480	770	360	DZW301	60	101
125	400	270	220	188	176	28	3	4.5	8-25	558	782	400	DZW45	89	207
150	480	300	250	218	204	30	3	4.5	8-25	611	875	400	DZW60	98	226
200	600	375	320	282	260	38	3	4.5	12-30	720	1160	400	DZW901	190	339

主要尺寸及重量Main dimensions and weight

公稱通徑DN Nominal diameter	主要外形尺寸和連接尺寸Main external and connecting dimensions												電動裝置Electric dewice	重量Weight
公稱通徑DN Nominal diameter	L	D	D₁	D₂	D₆	b	f	f₂	z-d	H手	H電	D₀	電動裝置Electric dewice	手動Hnad	電動Electric
J41(H.Y)-64 J941(H.Y)-64 J41Y-64I J941Y-64I
10	170	100	70	50	35	18	2	4	4-14	198		120		5.7
15	170	105	75	55	41	18	2	4	4-14	195		140		10
20	190	125	90	68	51	20	2	4	4-18	228		160		13
25	210	135	100	78	58	22	2	4	4-18	275		180		14.5
32	230	150	110	82	66	24	2	4	4-23	325		200		19
40	260	165	125	95	76	24	3	4	4-23	360		240		25
50	300	175	135	105	88	26	3	4	8-23	410	710	280	DZW10	35	64
65	340	200	160	130	110	28	3	4	8-23	450	750	320	DZW15	48	77
80	380	210	170	140	121	30	3	4	8-23	485	785	360	DZW30	56	88
100	430	250	200	168	150	32	3	4	8-25	537	837	400	DZW45	125	171
125	500	295	240	202	176	36	3	4	8-30	631		400		131
150	550	340	280	240	204	38	3	4	8-34	646		450		157
200	650	405	345	300	260	44	3	4	12-34	813		500		283
J41(H.Y)-100 J941(H.Y)-100 J41Y-100I J941Y-100I
10	170	100	70	50	35	20	2	4	4-14	198		120		6
15	170	105	75	55	40	20	2	4	4-14	202		140		11
20	190	125	90	68	51	22	2	4	4-18	228		160		13.2
25	210	135	100	78	58	24	2	4	4-18	250		180		14
32	230	150	110	82	66	24	2	4	4-23	326		220		15
40	260	165	125	95	76	26	3	4	4-23	359		240		29
50	300	195	145	112	88	28	3	4	4-25	414	710	280	DZW15	49	82
65	340	220	170	138	110	32	3	4	8-25	434	750	320	DZW201	65	104
80	380	230	180	148	121	34	3	4	8-25	547	785	400	DZW30	95	138
100	430	265	210	172	150	38	3	4.5	8-30	621	837	450	DZW45	115	243
125	500	310	250	210	176	42	3	4.5	8-34	732		450		149
150	550	350	290	250	204	46	3	4.5	12-34	84		500		310
200	650	430	360	312	260	54	3	4.5	12-41	925		550		590
J41(H.Y)-160
15	170	110	75	52	40	24	2	4	4-18	148		140		12.2
20	190	130	90	65	51	26	2	4	4-23	156		160		15
25	210	140	100	72	58	28	2	4	4-23	125		180		17
32	230	165	115	85	66	30	2	4	4-25	200		200		21.4
40	260	175	125	92	76	32	3	4	4-27	231		240		32
50	300	215	165	132	88	36	3	4	8-25	262		250		52
65	340	245	190	152	110	44	3	4	8-30	303		320		69
80	380	260	205	168	121	46	3	4	8-30	341		400		98
100	430	300	240	200	150	48	3	4.5	8-34	485		450		119
