產品名稱：船用不銹鋼止回閥CB/T3944-2002

產品型號：
產品口徑：
產品壓力：
產品材質：

性能規范 Technical Data公稱壓力 Nominal Pressure(MPa)公稱通徑 Nominal Diameter(mm)適用介質 Applicable Medium1.065～12

船用不銹鋼止回閥CB/T3944-2002(圖1)

性能規范 Technical Data

公稱壓力 Nominal Pressure(MPa)	公稱通徑 Nominal Diameter(mm)	適用介質 Applicable Medium
1.0	65～125	淡水、滑油、燃油和 t≤300℃蒸汽 Fresh water, Lubricanting oil, Fuel oil, t≤300℃ steam.
1.6	20～125
2.5	20～100

主要零部件材質 Materials of Main Parts

零件名稱 Parts Name		材料 Material
		名稱 Name	牌號 Marks
閥體、閥蓋 Body/Cover		鑄鋼 Cast Steel	ZG230-450
閥盤 Disc		優質碳素鋼 High-quality Carbon Steel	鋼 25
閥盤密封圈 Disc Seal ring		焊不銹鋼 Weld Stainless Steel	H2C r13
閥體密封圈 Body Seal ring	PN≤2.5	焊不銹鋼 Weld Stainless Steel	H1Cr18N19Ti
	PN≥4.O	焊不銹鋼 Weld Stainless Steel	H2Cr13

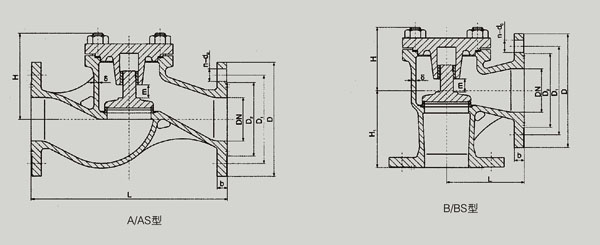

PN1.0、1.6MPa的A型、B型基本尺寸 Dimensions

公稱壓力 PN (MPa)	公稱通徑 DN(mm)	結構尺寸 Structure Dimension					壁厚 Thickness	法蘭 Flange					螺栓 Bolt		升程 Lift Range m	參考重量 Weight(kg)
		L		H≈		H1		法蘭 Flange					螺栓 Bolt			參考重量 Weight(kg)
		A型	B型	A型	B型	B型		D	D1	D2	d0	b	n個	Th		A型	B型
1.0	65	290	1 15	124	91	115	6	155	123	104	15	14	6	M14	18	12.5	10.6
	80	310	125	151	110	125	7	170	138	118	15	14	8	M14	24	15.6	14.4
	100	350	150	165	116	135	8	190	158	138	15	14	8	M14	35	24.5	19.9
	125	400	175	184	124	155	8	215	183	164	15	14	10	M14	44	31 9	27.5
(1.6) 2.5	20	150	75	84	70	75	6	95	68	48	13	11	4	M12	7	3.3	3.2
	25	160	80	84	70	80	6	105	73	56	13	12	4	M12	7	3.9	3.8
	32	180	85	90	70	85	6	115	83	64	15	13	6	M14	9	5.8	5 1
	40	200	90	99	75	90	7	125	93	74	15	13	6	M14	11	7.1	6.3
	50	230	95	110	81	95	7	135	103	84	15	13	6	M14	14	8.8	8.5
	65	290	1 15	128	94	115	7	170	132	110	17	15	8	M16	18	13.5	11.5
	80	310	125	156	115	125	7	185	147	126	17	16	8	M16	24	18	16.9
	100	350	150	158	119	135	8	205	167	146	17	15	10	M16	35	26.3	22.7

PN1.6、2.5MPa的AS型、BS型基本尺寸 Dimensions

公稱壓力 PN (MPa)	公稱通徑 DN(mm)	結構尺寸 Structure Dimension					壁厚 Thickness	法蘭 Flange					法蘭 Flange		升程 Lift Range m	參考重量 Weight(kg)
		L		H≈		H1		法蘭 Flange					法蘭 Flange			參考重量 Weight(kg)
		AS型	BS型	AS型	BS型	BS型		D	D1	D2	d0	b	n個	Th		AS型	BS型
(1.0) 1.6	100	350	175	158	119	175	8	220	180	158	18	22	8	M16	28	30.4	28.1
(1.0) 1.6	125	400	200	184	124	200	8	250	210	184	18	22	8	M16	35	39.6	35.2
(1.6) 2.5	20	150	95	84	70	95	6	105	75	58	14	16	4	M12	7	4.2	4.2
	25	160	100	84	70	100	6	115	85	68	14	16	4	M12	7	4.9	5
	32	180	105	90	70	105	6	140	100	78	18	18	4	M16	9	8.4	7.9
	40	200	115	99	75	115	7	150	1 10	88	18	18	4	M16	12	8.9	8.8
	50	230	125	110	81	125	7	165	125	102	18	20	4	M16	15	10.4	10 1
	65	290	145	128	94	145	7	185	145	122	18	22	8	M16	19	16.6	15.3
	80	310	155	156	115	155	7	200	160	133	18	24	8	M16	23	22.1	20
	100	350	175	158	119	175	8	235	190	158	22	24	8	M20	28	31 5	29.2
