船用凸耳式氣動蝶閥

概述

浦首船用氣動蝶閥廣泛應用于船舶、艦艇、游輪及海洋工程管路系統，由于船舶和海洋工程上管路空間及環境的限制，普通蝶閥操作及環境無法全部滿足和適應其需求。本產品體積小，占有空間有限，并可進行遠程控制操作，還可以和遙控系統連接后進行遠程遙控作業，如船上氣源及電源出現失源狀態時，該類產品同時可在就地進行蝶閥啟閉工作，本產品資源采集簡單方便(壓縮空氣)，蝶閥啟閉靈敏(啟閉速度1-3秒鐘)，遠程控制系統配有啟閉狀態信號顯示，故障報警和低壓報警等原件，還可通過接口接入微機進行遠程控制操業。浦首產品有遠程控制箱、控制按鈕、氣動驅動頭、就地操作驅動機構，行程限位開關，閥體、蝶板、閥桿、座圈等部件組成，產品可提供符合ISO標準、JIS標準和GB標準和各種規格供用戶選擇。

特點

1. 本閥采用中線型結構，具有越關越緊的密封功能，密封性能可靠。

2. 密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。

3. 橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。

4. 蝶板采用框架結構，強度高，過流面積大，流阻小。

5. 整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。

6. 本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。

7. 本閥結構獨特，操作靈活，省力，方便。

船用中心型法蘭氣動蝶閥GB/T3036-1994，生產標準：JIS日標、DIN德標、ANSI美標、GB國標、CB船標，公稱通徑DN50-DN500，公稱壓力PN6-PN16，法蘭標準：GB596 GB2501 閥體材質：鑄鋼、球墨鑄鐵QT450、不銹鋼SUS、青銅BZ，閥板材質：不銹鋼SUS，青銅BZ，閥座：丁晴橡膠NBR、三元乙丙橡膠EPDM，氟橡膠FKM。

標準技術參數
       閥  體

公稱通徑：DN40-DN1000

閥體材質：球墨鑄鐵、304、316

連接方式：對夾式、法蘭式、凸耳對夾式

壓力等級：PN1.0MPa、PN1.6MPa

結構形式：中線結構

閥內組件

閥座密封：EPDM：-30℃～120℃

                   NBR ：-30℃～80℃

                   PTFE：-30℃～140℃

                   VITON：-30℃～150℃

閥板材質：球墨鑄鐵鍍鎳、尼龍涂層、鋁青銅、304、316

                    316L、1.4529、2507

閥桿材質：不銹鋼410、304

適用介質：水、液體、氣體、油類、粉體、蒸汽、酸堿腐蝕性介質。

氣動執行器

雙作用：        通氣開、通氣關，氣源故障保持當前位置

單作用氣開式：  通氣開、斷氣關，氣源故障關閉

單作用氣關式：  通氣關、斷氣開，氣源故障打開

可選附件：      換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構、保位閥

電氣部分可以選防爆

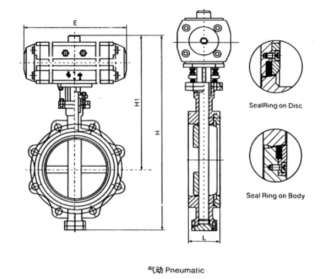

  船用日標凸耳式氣動蝶閥F7480公稱通徑DN50-DN500，公稱壓力5K、10K、16K，法蘭標準：JIS B2220 閥體材質：鑄鋼、球墨鑄鐵QT450、不銹鋼SUS、青銅BZ，閥板材質：不銹鋼SUS，青銅BZ，閥座：丁晴橡膠NBR、三元乙丙橡膠EPDM，氟橡膠FKM。

標準相關下載：

聲明：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的 船用中心型法蘭氣動蝶閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。

• 電話：86-21-31135183(總機)

• 傳真：86-21-33321215

• 郵箱：sales@psvalve.com

•

浦首訂貨須知：（國家標準）：
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。
